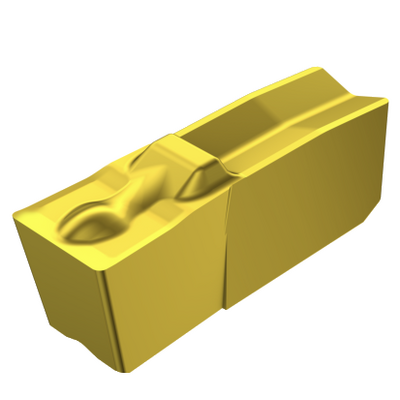

N151.3-200-20-4G 2135/ Режущая пластина Q-Cut для обработки канавок

Материал(ы) заготовки (TMC1ISO): PMKS
Стружколом (CBMD): 4G

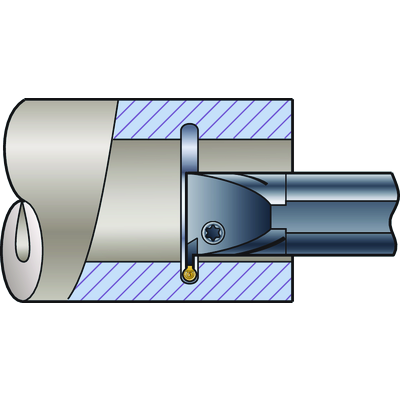

Тип операции (CTPT): чистовая обработка
Код крепления пластины, метрический (IFS): вогнутая призматическая секция
Размер и форма пластины (CUTINT\_SIZESHAPE): Q-Cut 151.3, размер 20
Количество режущих кромок (CEDC): 1
Посадочное место пластины (SSC\_M): 20

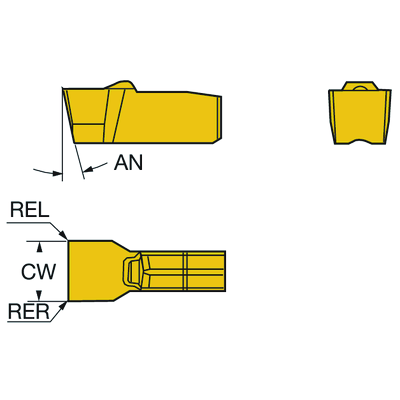

Ширина реза (CW): 2 мм
Нижний допуск ширины реза (CWTOLL): −0.02 мм
Верхний допуск ширины реза (CWTOLU): 0.02 мм
Радиус при вершине слева (REL): 0.2 мм
Радиус при вершине справа (RER): 0.2 мм
Нижний допуск радиуса при вершине (RETOLL): −0.05 мм
Верхний допуск радиуса при вершине (RETOLU): 0.05 мм
Угол корпуса со стороны станка (BAMS): 0°
Направление (HAND): нейтральная
Марка (GRADE): 2135
Покрытие (COATING): CVD TiCrN+Al2O3+TiN
Толщина пластины (S): 4.783 мм
Главный задний угол (AN): 11°
Масса изделия (WT): 0 кг
Код размера посадочного места (дюйм.) (SSC\_N): 20
Дата выпуска (ValFrom20): 04.12.2000
ID пакета выпуска (RELEASEPACK): 01.1
