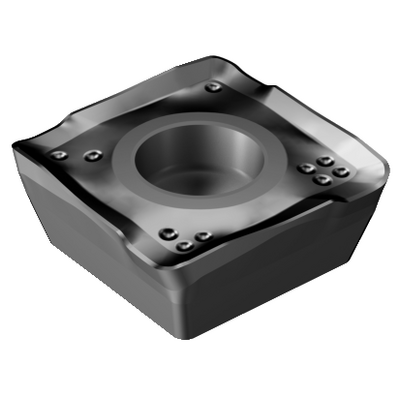

Режущая пластина для фрезы CoroMill® 490 Sandvik Coromant 490R-140408M-MM S30T

Материал заготовки (TMC1ISO):
MS (мягкая сталь)

Чип-брейкер (CBMD):
MM — средний тип, предназначен для черновой обработки с требованиями к качеству поверхности (pre-machining with demand on surface)

Тип операции (CTPT):
Предварительная обработка с требованиями к качеству поверхности

Способ крепления (IFS):
Частично цилиндрическая, с зенковкой 40-60° на одной или двух сторонах

Диаметр крепёжного отверстия (D1):
4.1 мм

Размер и форма пластины (CUTINT_SIZESHAPE):
CoroMill 490 -1404

Количество режущих кромок (CEDC):
4

Диаметр описанной окружности (IC):
13.8 мм

Форма (SC):
Квадратная

Эффективная длина режущей кромки (LE):
10.3 мм

Максимальная глубина резания (APMX):
10 мм

Длина чистящей кромки (Wiper edge length, BS):
2 мм

Радиус угла (RE):
0.8 мм

Основной угол режущей кромки (KRINS):
90°

Ширина фаски (Face land width, BN):
0.13 мм

Угол заднего наклона (GAN):
26°

Направление (HAND):
Правое

Марка (GRADE):
S30T

Субстрат (SUBSTRATE):
HC (высокотвердый карбид)

Покрытие (COATING):
PVD TiAlN

Толщина (S):
3.9 мм

Вес (WT):
0.007 кг

Тип посадочного места (SSC_M):
14

Размер посадочного места (SSC_N):
14 (имперский размер)
