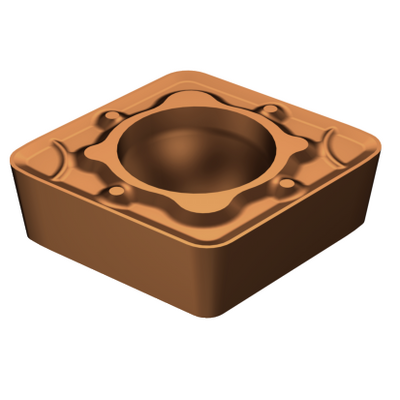

Режущая пластина 107 для точения Sandvik Coromant CCMT 12 04 08-WM 1115

Материал заготовки (TMC1ISO):
MS (нержавеющие стали)

Тип лома стружки (CBMD):
WM

Тип операции (CTPT):
предчистовая обработка с требованием к качеству поверхности

Код способа крепления пластины (IFS):
Частично цилиндрический, зенковка 40–60° с одной или двух сторон

Диаметр отверстия крепления (D1):
5,5 мм

Размер и форма пластины (CUTINT_SIZESHAPE):
CC1204

Количество режущих кромок (CEDC):
2

Диаметр вписанной окружности (IC):
12,7 мм

Код формы пластины (SC):
Ромбовидная 80°

Эффективная длина режущей кромки (LE):
12,0959 мм

Радиус скругления угла (RE):
0,7938 мм

Выравнивающая пластина (WEP):
Да

Главный угол в плане (KRINS):
95°

Ширина фаски (BN):
0,14 мм

Угол фаски (GB):
0°

Угол наклона режущей кромки (GAN):
18°

Режущая сторона (HAND):
Нейтральная

Марка (GRADE):
1115

Подложка (SUBSTRATE):
HC (твёрдосплавная)

Покрытие (COATING):
PVD TiAlN + TiAlN

Толщина пластины (S):
4,7625 мм

Угол заднего скоса (главный) (AN):
7°

Вес изделия (WT):
0,0075 кг

Тип посадочного места пластины (SSC_M):
12

Код размера посадочного места (имперская система) (SSC_N):
1/2
