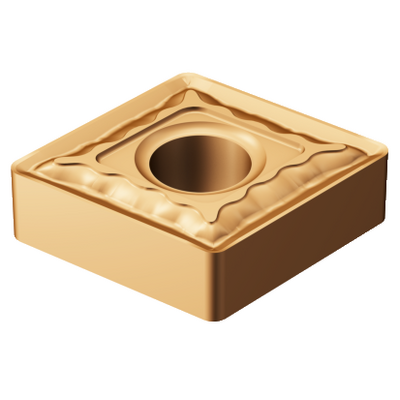

CNMG 19 06 12-QM 1115/ Режущая пластина для точения

Материал(ы) заготовки (TMC1ISO): MS
Стружколом (CBMD): QM
Тип операции (CTPT): предварительная обработка с требованиями к поверхности
Код крепления пластины, метрический (IFS): цилиндрическое крепёжное отверстие
Диаметр крепёжного отверстия (D1): 7.925 мм
Размер и форма пластины (CUTINT\_SIZESHAPE): CN1906
Количество режущих кромок (CEDC): 4
Диаметр вписанной окружности (IC): 19.05 мм
Код формы пластины (SC): ромб 80°
Эффективная длина режущей кромки (LE): 18.1439 мм
Радиус при вершине (RE): 1.1906 мм
Направление (HAND): нейтральная
Марка сплава (GRADE): 1115
Субстрат (SUBSTRATE): HC
Покрытие (COATING): PVD TiAlN+TiAlN
Толщина пластины (S): 6.35 мм
Главный задний угол (AN): 0°
Масса изделия (WT): 0.0276 кг
Посадочное место пластины (SSC\_M): 19
Код размера посадочного места (дюйм.) (SSC\_N): 3/4
Дата выпуска (ValFrom20): 12.02.2009
ID пакета выпуска (RELEASEPACK): 09.1
