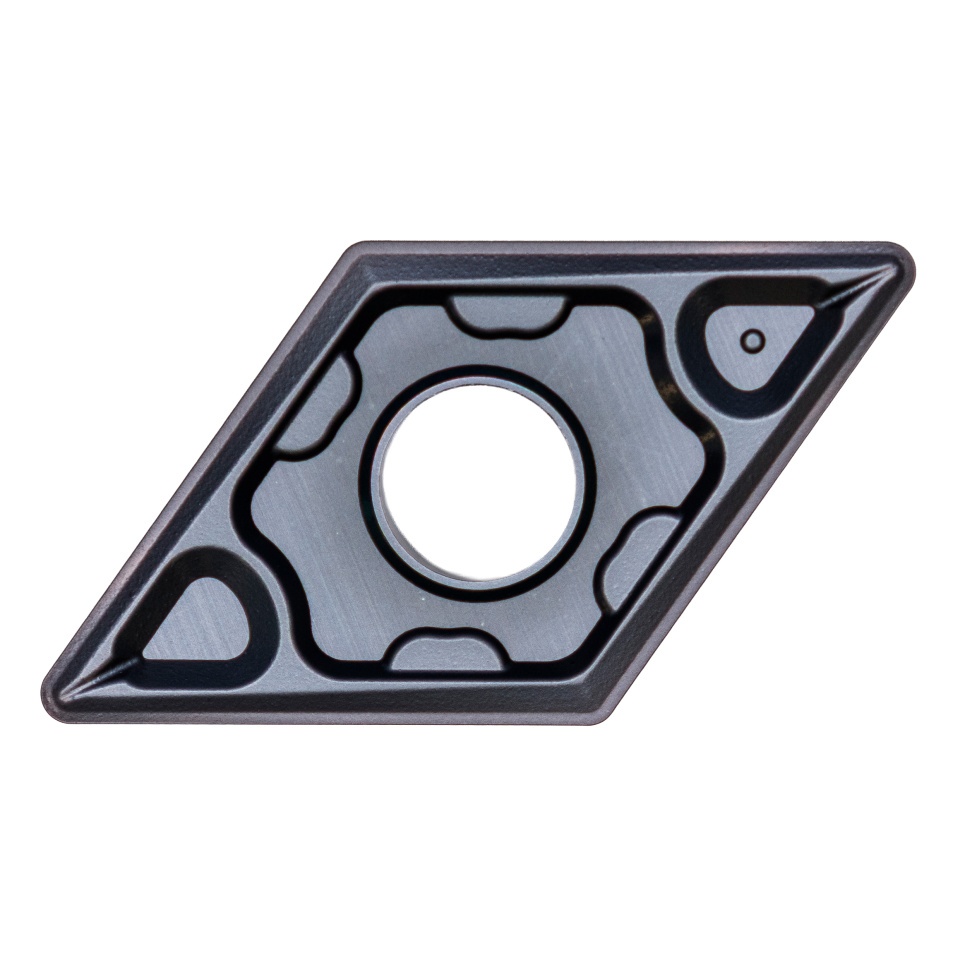

DNMG — твердосплавная сменная пластина ромбической формы 55° с нулевым задним углом (отрицательная геометрия). Конструкция с отверстием и стружколомом обеспечивает жёсткое крепление, эффективный контроль стружки и высокую стойкость. Пластины DNMG применяются на токарных станках (в том числе ЧПУ) для черновой и получистовой обработки стали, нержавеющих сталей и чугуна. Угловая форма 55° делает DNMG удобной для подрезки, фасок и профилирования, в том числе в ограниченных зонах и возле уступов.
Преимущества DNMG
- Двусторонняя конструкция — до 4 рабочих кромок, снижает себестоимость.
- Прочная кромка и устойчивость к вибрациям — подходит для повышенных подач и прерывистого реза.
- Высокая производительность по группам материалов P/M/K.
- Широкая линейка стружколомов и покрытий: CVD (TiCN/Al2O3/TiN) для стали и чугуна; PVD — для нержавейки, тонкостенных деталей и «жёстких» переходов.
- Совместимость со стандартными державками под отрицательные пластины 55°.
Типоразмеры и маркировка
Популярные размеры: DNMG 150404, DNMG 150408, DNMG 110404. Радиус выбирают под задачу: 02 — суперфиниш; 04 — универсально для получистовой; 08 — выше стойкость и производительность.
Расшифровка DNMG: D — форма 55° (ромб); N — задний угол 0° (отрицательная); M — класс точности; G — конструкция с отверстием и стружколомом.
Как выбрать
- Материал. Сталь/чугун — CVD-покрытия и универсальные стружколомы (PM, SM, MM). Нержавейка — острые позитивные геометрии и PVD-покрытия.
- Режимы. Для черновых проходов — более «жёсткие» стружколомы и больший радиус; для чистовых — малые подачи и R0.2–0.4.
- Жёсткость системы. При недостаточной жёсткости и на тонкостенных деталях рассмотрите позитивные пластины (DCMT/CCMT) для «мягкого» реза.
Области применения
Наружное и внутреннее точение, подрезка торца, снятие фасок, профилирование, обработка участков с прерывистым резом по стали, нержавейке и чугуну в режимах от черновых до получистовых.
FAQ
Сколько кромок у DNMG?
До 4 рабочих кромок благодаря двусторонней отрицательной геометрии.
Чем DNMG отличается от CNMG и DCMT?
DNMG (55°) удобнее для профилирования и подрезки возле уступов; CNMG (80°) прочнее для тяжёлых черновых; DCMT — позитивная односторонняя для «мягкого» чистового реза.
Для каких материалов подходит DNMG?
Сталь, нержавеющая сталь, чугун (группы P/M/K) — при черновой и получистовой обработке.
