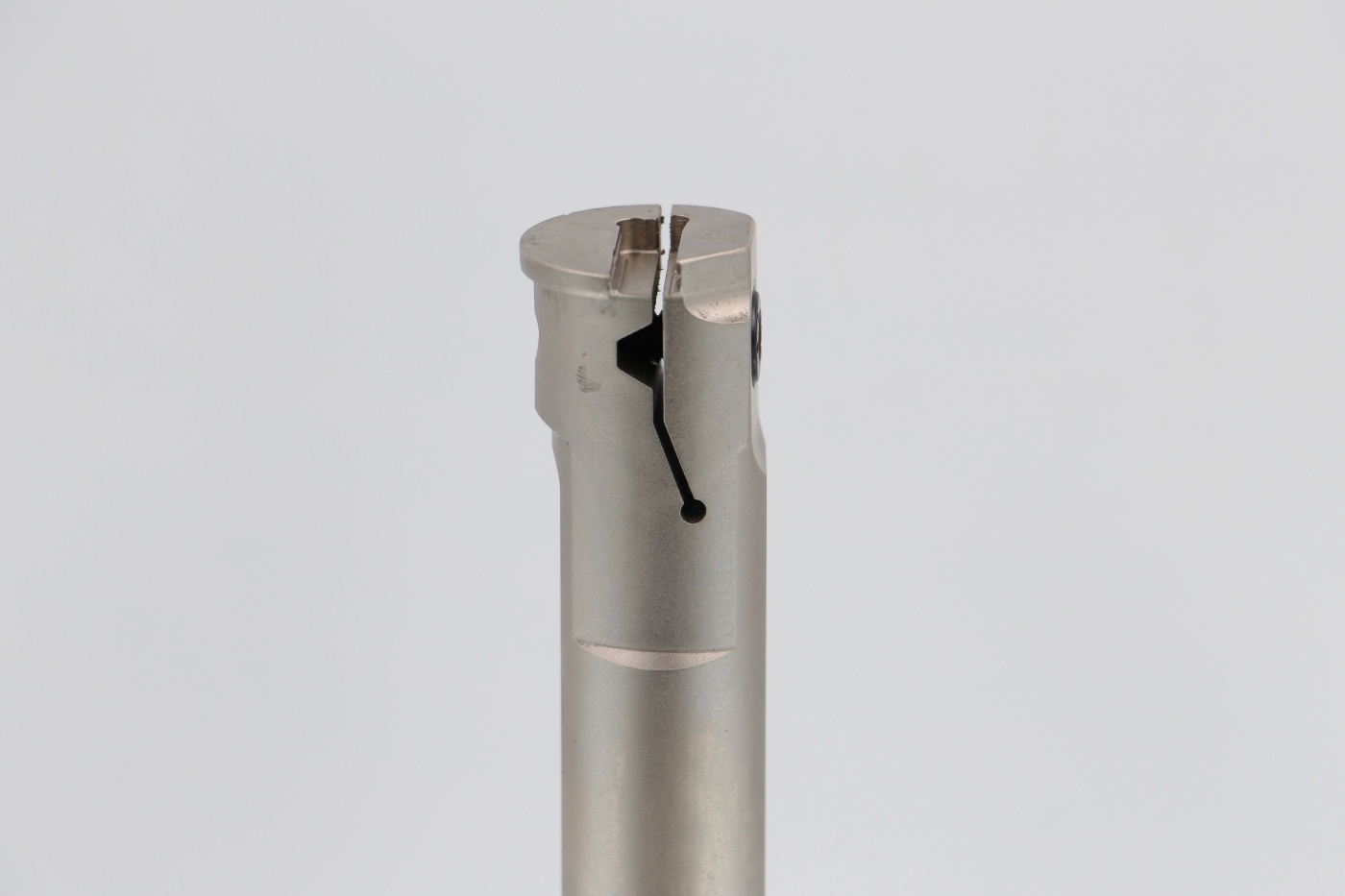

Державка для внутреннего точения канавок Эквивалент MGIVR2520-3

Державка для внутреннего точения канавок правого исполнения (R) в эквиваленте MGIVR2520-3 создана для стабильной и чистой обработки внутренних пазов на токарных станках, включая оборудование с ЧПУ: работа с пластиной MGMN300 формы M обеспечивает контролируемую ширину реза 3,0 мм при главном угле в плане 90°, а конструктивный параметр CDX допускает безопасную глубину канавки до 5 мм без завалов стенок и задиров на дне.

Жёсткость и повторяемость резания достигаются за счёт стального корпуса с продуманной кинематикой: поперечное сечение рабочей части составляет 20 × 18,4 мм (B × H), а общая длина державки равна 180 мм (LF), что позволяет уверенно держать подачу на вылете и снижать вибрации. Компактная головка с размерными параметрами OHN 45 мм и OHX 45 мм облегчает доступ к зоне обработки, благодаря чему инструмент уверенно работает в глубине детали. Для надёжной базы в резцедержателе предусмотрен цилиндрический хвостовик диаметром 20 мм (Dcon) с фрезерованной лыской; ширина лыски 15,6 мм (WF) предотвращает проворот и сохраняет точность позиционирования при многократных перезажимах.

При внутренних операциях INT минимально допустимый диаметр отверстия составляет Ø27 мм (Dmin), что даёт возможность безопасно заходить на рез в узких полостях. Если вам требуется державка для точного формирования внутренних канавок с предсказуемым качеством поверхности и высокой стойкостью инструмента, конфигурация MGIVR2520-3 с пластиной MGMN300 станет практичным выбором для серийной и единичной обработки.
