Что означает маркировка CNMG?

C — форма 80°, N — задний угол 0° (отрицательная геометрия), M — класс точности, G — конструкция с отверстием и стружколомом.

Сколько режущих кромок у пластины CNMG?

До четырёх рабочих кромок, что снижает себестоимость обработки.

Для каких материалов подходит CNMG?

Для стали, нержавейки и чугуна (группы P/M/K) — от чернового до получистового точения.

Пластина CNMG твердосплавная токарная сменная по металлу

302

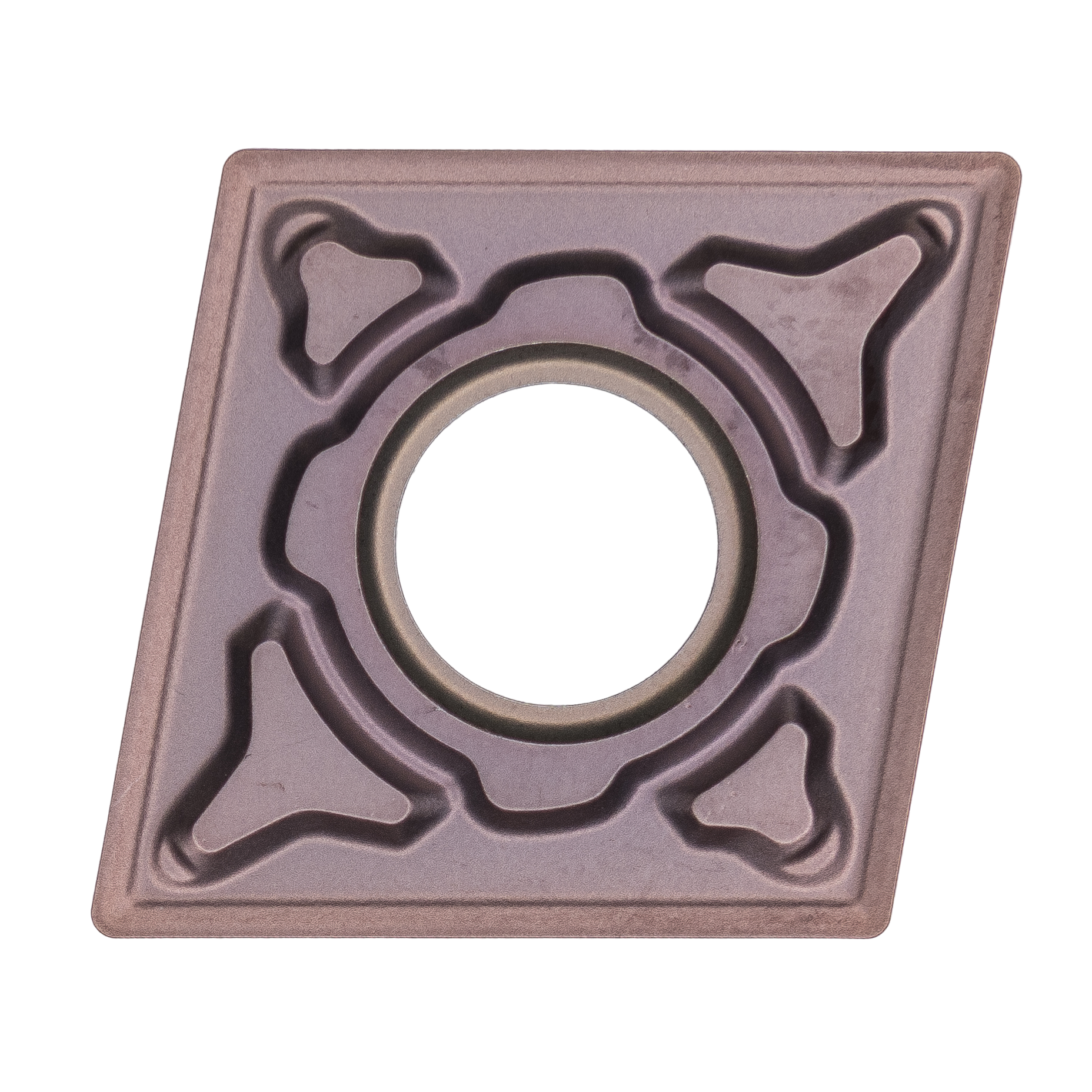

CNMG120408-MM EPM252 Эквивалент Пластина твердосплавная CNMG120408-MM EPM252 Эквивалент

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

EPM252

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.25 мм/об

ap, мм

ap=0.1-5.0 мм

Соответствие сплаву Сандвик

1115

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

11.696

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

MM1

Сплав

EPM25

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.4 мм/об

ap, мм

ap=0.5-5.0 мм

Соответствие сплаву Сандвик

1125

Grade

Наноструктурный твердый сплав

Державка

CNMG1204

Акция

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

PR1

Сплав

ECP35

Тип покрытия

CVD

Соответствие Сандвик

4435

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

черновая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=100-250 м/мин

F, мм/об

fn=0.2-0.5 мм/об

ap, мм

ap=0.7-7.0 мм

Соответствие сплаву Сандвик

4435

Grade

Градиентный тверды сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

EPM253

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.25 мм/об

ap, мм

ap=0.1-5.0 мм

Соответствие сплаву Сандвик

1125

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Акция

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

PR1

Сплав

ECP25

Тип покрытия

CVD

Соответствие Сандвик

4425

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

черновая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.2-0.5 мм/об

ap, мм

ap=0.7-7.0 мм

Соответствие сплаву Сандвик

4425

Grade

Среднезернистый твердый сплав

Державка

CNMG1204

Акция

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

PM2

Сплав

ECK15

Тип покрытия

CVD

Соответствие Сандвик

3215

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Чугун

Vc, м/мин

Vc=155-300 м/мин

F, мм/об

fn=0.15-0.5 мм/об

ap, мм

ap=0.2-5.0 мм

Соответствие сплаву Сандвик

3215

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

12.496

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.4

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

EPM252

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

ap, мм

ap=0.25-5.0 мм

Соответствие сплаву Сандвик

1125

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

11.696

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

ECP101

Тип покрытия

CVD

Соответствие Сандвик

4415

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.2-0.5 мм/об

ap, мм

ap=0.8-5.5 мм

Соответствие сплаву Сандвик

4415

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Акция

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

ECP101

Тип покрытия

CVD

Соответствие Сандвик

4415

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.2-0.5 мм/об

ap, мм

ap=0.5-5.5 мм

Соответствие сплаву Сандвик

4415

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

11.696

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

EPM252

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.4 мм/об

ap, мм

ap=0.5-5.0 мм

Соответствие сплаву Сандвик

1125

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Акция

Размер пластины

Эффективная длина режущей кромки

12.496

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.4

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

PM1

Сплав

ECP25

Тип покрытия

CVD

Соответствие Сандвик

4425

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.1-0.3 мм/об

ap, мм

ap=0.4-3.0 мм

Соответствие сплаву Сандвик

4425

Grade

Среднезернистый твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

11.696

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

ECP351

Тип покрытия

CVD

Соответствие Сандвик

4435

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=100-250 м/мин

F, мм/об

fn=0.2-0.5 мм/об

ap, мм

ap=0.8-5.5 мм

Соответствие сплаву Сандвик

4435

Grade

Градиентный твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

11.696

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

PM1

Сплав

ECP25

Тип покрытия

CVD

Соответствие Сандвик

4425

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.15-0.5 мм/об

ap, мм

ap=0.8-5.5 мм

Соответствие сплаву Сандвик

4425

Grade

Среднезернистый твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

MM1

Сплав

EPM25

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.25 мм/об

ap, мм

ap=0.1-5.0 мм

Соответствие сплаву Сандвик

1115

Grade

Наноструктурный твердый сплав

Державка

CNMG1204

Размер пластины

Эффективная длина режущей кромки

11.696

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

ECP101

Тип покрытия

CVD

Соответствие Сандвик

4415

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.15-0.5 мм/об

ap, мм

ap=0.8-5.5 мм

Соответствие сплаву Сандвик

4415

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Акция

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

ECP101

Тип покрытия

CVD

Соответствие Сандвик

4415

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.15-0.3 мм/об

ap, мм

ap=0.5-5.5 мм

Соответствие сплаву Сандвик

4415

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

1 2 3 ... 15

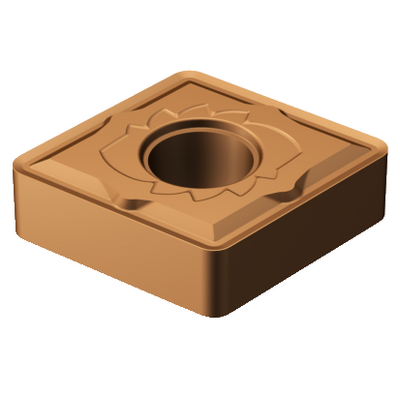

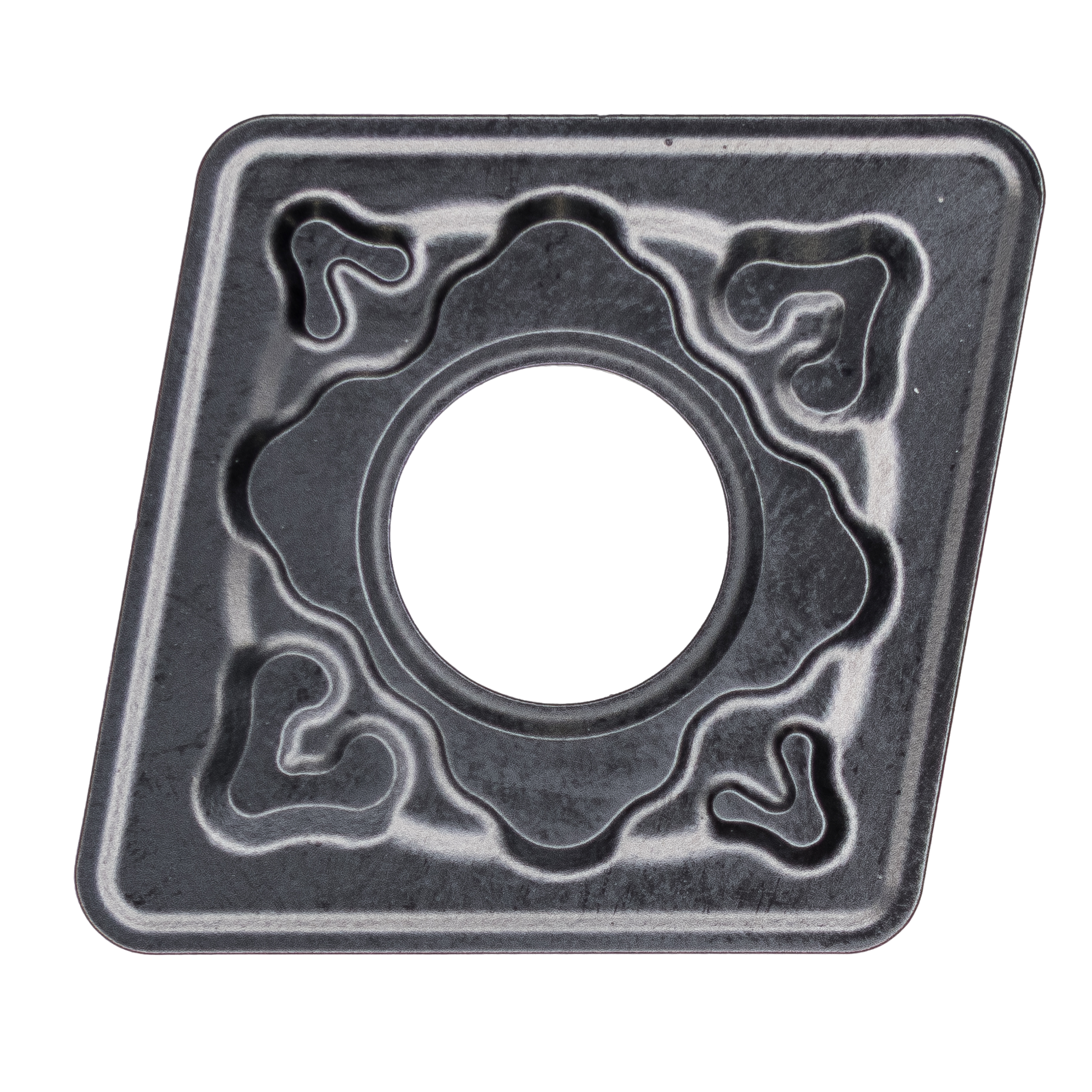

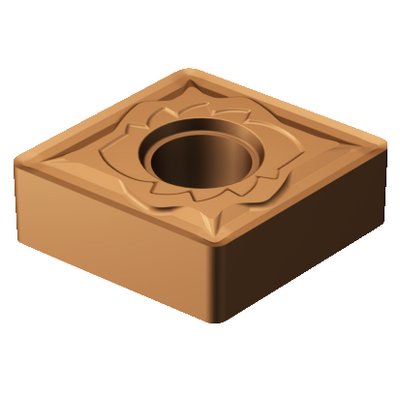

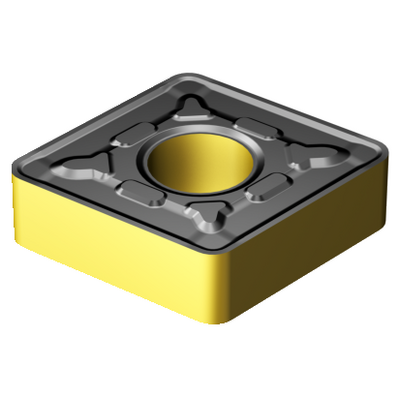

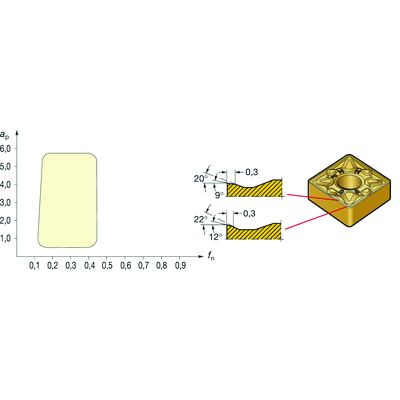

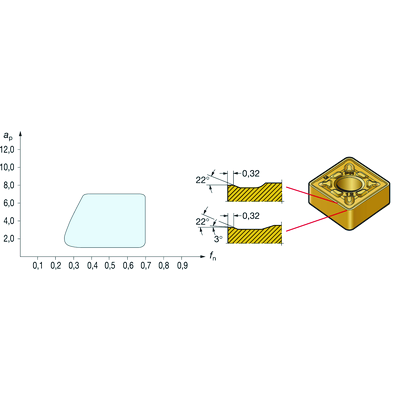

CNMG — твердосплавная сменная пластина ромбической формы 80° с нулевым задним углом (отрицательная геометрия). Конструкция с отверстием и стружколомом обеспечивает жёсткое крепление и надёжный контроль стружки. Пластины CNMG применяются на токарных станках (включая ЧПУ) для черновой и получистовой обработки стали, нержавеющих сталей и чугуна, выдерживают повышенные подачи и прерывистый рез, дают стабильную стойкость и предсказуемое качество поверхности.

Преимущества

Прочная режущая кромка и устойчивость к вибрациям — для тяжёлых режимов резания.
Экономичность: до 4 рабочих кромок на одной пластине.
Высокая производительность по материалам групп P/M/K.

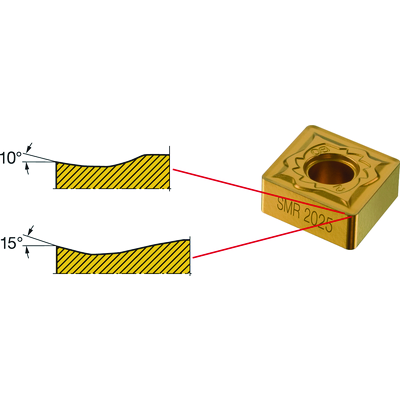

Широкий выбор стружколомов и покрытий: CVD (TiCN/Al₂O₃/TiN) для стали и чугуна; PVD — для нержавейки и прерывистого реза.
Совместимость со стандартными державками под отрицательные пластины.

Типоразмеры и маркировка

Популярные размеры: CNMG 120404, CNMG 120408, CNMG 090304 (ANSI аналоги: CNMG432, CNMG431 и др.).

Расшифровка CNMG: C — форма 80°; N — задний угол 0° (отрицательная); M — класс точности; G — тип конструкции с отверстием и стружколомом.

Как выбрать

Ориентируйтесь на материал детали, требуемую шероховатость, мощность станка, подачу и глубину резания. Для стали и чугуна выбирайте износостойкие сплавы с CVD-покрытием и «жёсткие» стружколомы; для нержавейки — позитивные финишные геометрии с PVD-покрытием. Для тонкостенных деталей и маломощных станков лучше подойдут позитивные пластины (например, CCMT/CCGX).

Области применения

Наружное и внутреннее точение, подрезка торца, снятие фасок, получистовая обработка корпусов и валов, в том числе при прерывистом резе.

FAQ

Сколько кромок у CNMG?
До 4 рабочих кромок благодаря двусторонней конструкции и 0° заднему углу.

Чем CNMG отличается от позитивных пластин (CCMT/CCGX)?
CNMG прочнее и продуктивнее на тяжёлых режимах; позитивные пластины дают более «мягкий» рез и лучше для тонкостенных деталей.
