Твердосплавные пластины

3342

Опорные пластины 12 товаров

Пластины канавочные 337 товаров

Пластины резьбовые 330 товаров

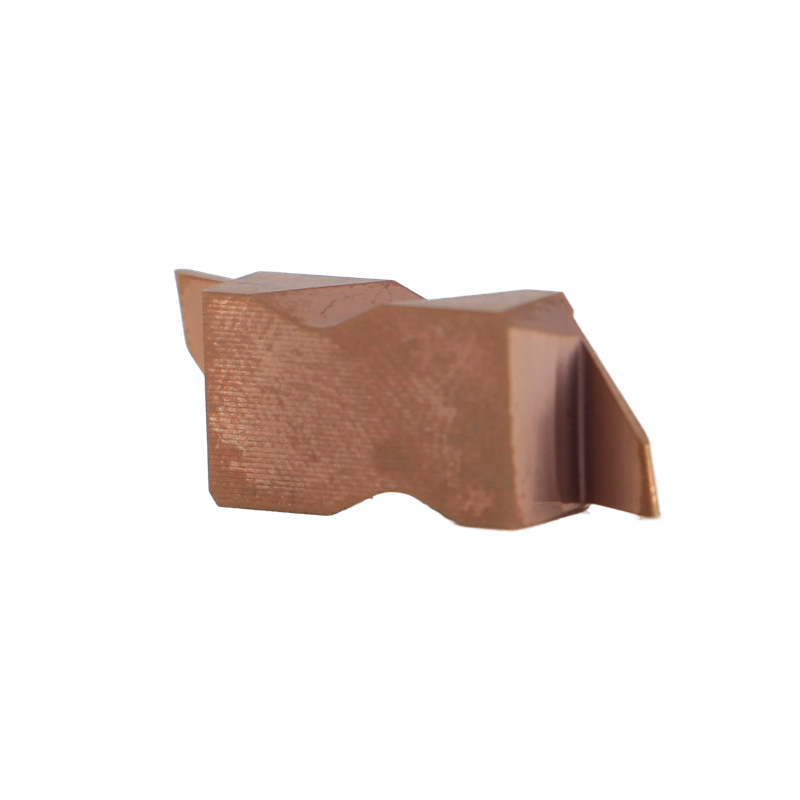

Пластины специальные 7 товаров

Пластины твердосплавные сменные 2568 товаров

Пластины твердосплавные сверлильные 6 товаров

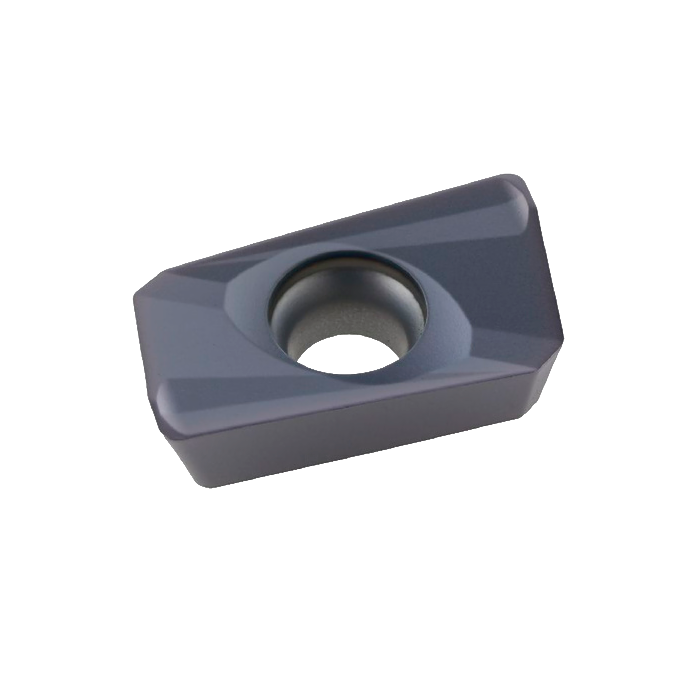

Пластины твердосплавные фрезерные 79 товаров

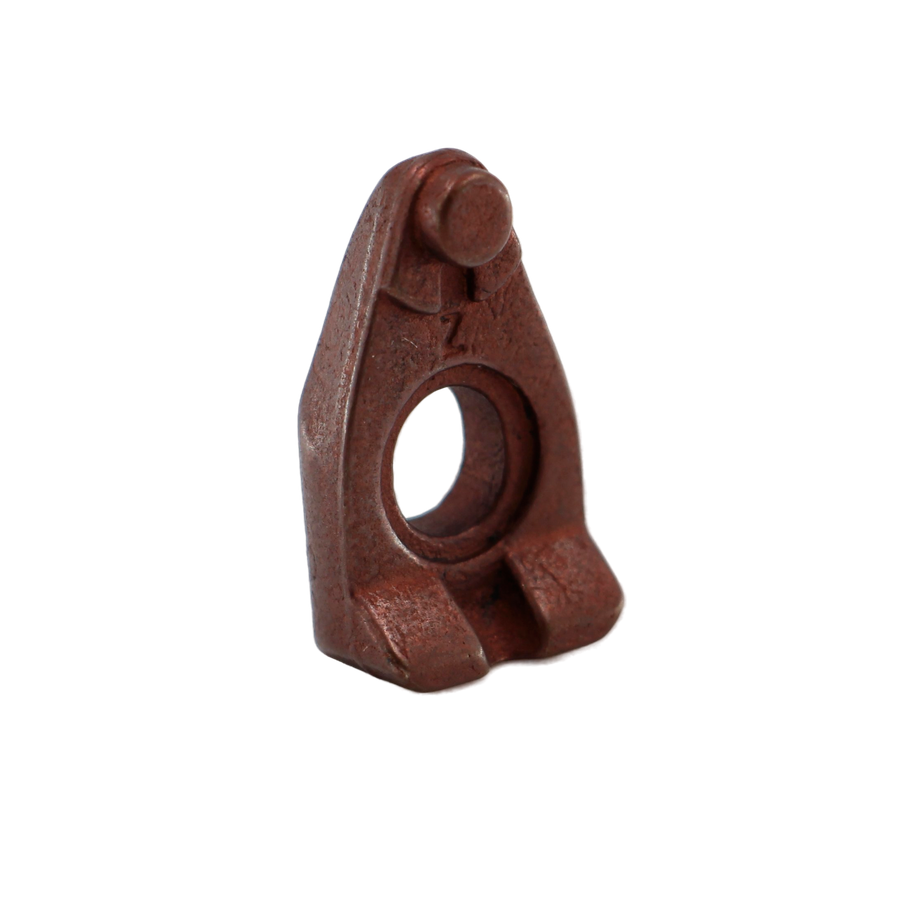

Прижимы 3 товара

SNMG120408-MM1 EPM15 Эквивалент Пластина твердосплавная SNMG120408-MM1 EPM15 Эквивалент

Размер пластины

Эффективная длина режущей кромки

11.9

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

SNMG

Стружколом

MM1

Сплав

EPM15

Тип покрытия

PVD

Соответствие Сандвик

1115

Форма пластины

S-квадратная

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=90-210 м/мин

F, мм/об

fn=0.1-0.4 мм/об

ap, мм

ap=0.5-3.5 мм

Соответствие сплаву Сандвик

1115

Grade

Субмикронный твердый сплав

VNMG160408-VP ECK25 Эквивалент Пластина твердосплавная VNMG160408-VP ECK25 Эквивалент

Размер пластины

Эффективная длина режущей кромки

15.806

Толщина пластины, мм

4.76

Диаметр вписанной окружности

9.525

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

VNMG

Стружколом

Сплав

ECK25

Тип покрытия

CVD

Соответствие Сандвик

3225

Форма пластины

V-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

3.81

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=155-235 м/мин

Соответствие сплаву Сандвик

4415

Grade

Среднезернистый твердый сплав

Державка

VNMG1604

DCMT070204-MM EPM10 Эквивалент Пластина твердосплавная DCMT070204-MM EPM10 Эквивалент

Размер пластины

Эффективная длина режущей кромки

7.352

Толщина пластины, мм

2.38

Диаметр вписанной окружности

6.35

Радиус при вершине

0.4

Угол при вершине

Категория

Для точения

Обозначение

DCMT

Стружколом

Сплав

EPM10

Тип покрытия

PVD

Соответствие Сандвик

1115

Форма пластины

D-ромбическая

Тип

позитивная

Диаметр крепёжного отверстия

2.8

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=80-160 м/мин

Соответствие сплаву Сандвик

1115

Главный задний угол

Grade

Субмикронный твердый сплав

Державка

DCMT0702

SNMG120412-MM EPM253 Эквивалент Пластина твердосплавная SNMG120412-MM EPM253 Эквивалент

Размер пластины

Эффективная длина режущей кромки

11.5

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

SNMG

Стружколом

Сплав

EPM253

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

S-квадратная

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.6 мм/об

ap, мм

ap=0.5-5.0 мм

Соответствие сплаву Сандвик

1125

Grade

Мелкозернистый твердый сплав

Акция

SNMG120408-PM1 ECP25 Эквивалент Пластина твердосплавная SNMG120408-PM1 ECP25 Эквивалент

Размер пластины

Эффективная длина режущей кромки

11.9

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

SNMG

Стружколом

PM1

Сплав

ECP25

Тип покрытия

CVD

Соответствие Сандвик

4425

Форма пластины

S-квадратная

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.16-0.5 мм/об

ap, мм

ap=0.5-6.0 мм

Соответствие сплаву Сандвик

4425

Grade

Среднезернистый твердый сплав

TNMG160404-MM EPM253 Эквивалент Пластина твердосплавная TNMG160404-MM EPM253 Эквивалент

Размер пластины

Эффективная длина режущей кромки

16.098

Толщина пластины, мм

4.76

Диаметр вписанной окружности

9.525

Радиус при вершине

0.4

Угол при вершине

Категория

Для точения

Обозначение

TNMG

Стружколом

Сплав

EPM253

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

T-треугольная

Тип

негативная

Диаметр крепёжного отверстия

3.81

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.25 мм/об

ap, мм

ap=0.2-4.0 мм

Соответствие сплаву Сандвик

1125

Grade

Мелкозернистый твердый сплав

CCMT09T304-PF ECP10 Эквивалент Пластина твердосплавная CCMT09T304-PF ECP10 Эквивалент

Размер пластины

Эффективная длина режущей кромки

9.272

Толщина пластины, мм

3.97

Диаметр вписанной окружности

9.525

Радиус при вершине

0.4

Угол при вершине

Категория

Для точения

Обозначение

CCMT

Стружколом

Сплав

ECP10

Тип покрытия

CVD

Соответствие Сандвик

4415

Форма пластины

C-ромбическая

Тип

позитивная

Диаметр крепёжного отверстия

4.4

Тип операции

чистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.06-0.21 мм/об

ap, мм

ap=0.1-1.5 мм

Соответствие сплаву Сандвик

4415

Главный задний угол

Grade

Мелкозернистый твердый сплав

Державка

CCMT09T3

CNMG120408-MM EPM252 Эквивалент Пластина твердосплавная CNMG120408-MM EPM252 Эквивалент

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

Сплав

EPM252

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.25 мм/об

ap, мм

ap=0.1-5.0 мм

Соответствие сплаву Сандвик

1115

Grade

Мелкозернистый твердый сплав

Державка

CNMG1204

Акция

SNMG120412-PM1 ECP25 Эквивалент Пластина твердосплавная SNMG120412-PM1 ECP25 Эквивалент

Размер пластины

Эффективная длина режущей кромки

11.5

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

SNMG

Стружколом

PM1

Сплав

ECP25

Тип покрытия

CVD

Соответствие Сандвик

4425

Форма пластины

S-квадратная

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.16-0.5 мм/об

ap, мм

ap=0.4-3.0 мм

Соответствие сплаву Сандвик

4425

Grade

Среднезернистый твердый сплав

Акция

SNMG120404-PM1 ECP25 Эквивалент Пластина твердосплавная SNMG120404-PM1 ECP25 Эквивалент

Размер пластины

Эффективная длина режущей кромки

12.3

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.4

Угол при вершине

Категория

Для точения

Обозначение

SNMG

Стружколом

PM1

Сплав

ECP25

Тип покрытия

CVD

Соответствие Сандвик

4425

Форма пластины

S-квадратная

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.1-0.3 мм/об

ap, мм

ap=0.4-5.0 мм

Соответствие сплаву Сандвик

4425

Grade

Среднезернистый твердый сплав

Акция

SNMG120408-GH ECK251 Эквивалент Пластина твердосплавная SNMG120408-GH ECK251 Эквивалент

Размер пластины

Эффективная длина режущей кромки

11.9

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

SNMG

Стружколом

Сплав

ECK251

Тип покрытия

CVD

Соответствие Сандвик

3225

Форма пластины

S-квадратная

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Чугун

Vc, м/мин

Vc=155-235 м/мин

F, мм/об

fn=0.2-0.4 мм/об

ap, мм

ap=0.5-6.0 мм

Соответствие сплаву Сандвик

3225

Grade

Среднезернистый твердый сплав

CNMG120412-MM1 EPM25 Эквивалент Пластина твердосплавная CNMG120412-MM1 EPM25 Эквивалент

Размер пластины

Эффективная длина режущей кромки

11.696

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

1.2

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

MM1

Сплав

EPM25

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

получистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.1-0.4 мм/об

ap, мм

ap=0.5-5.0 мм

Соответствие сплаву Сандвик

1125

Grade

Наноструктурный твердый сплав

Державка

CNMG1204

Акция

Размер пластины

Эффективная длина режущей кромки

12.096

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

CNMG

Стружколом

PR1

Сплав

ECP35

Тип покрытия

CVD

Соответствие Сандвик

4435

Форма пластины

C-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

черновая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=100-250 м/мин

F, мм/об

fn=0.2-0.5 мм/об

ap, мм

ap=0.7-7.0 мм

Соответствие сплаву Сандвик

4435

Grade

Градиентный тверды сплав

Державка

CNMG1204

Акция

MGMN200-GF EPM25 Эквивалент Пластина токарная канавочная Эквивалент MGMN200-GF EPM25

Эффективная длина режущей кромки

Толщина пластины, мм

3.5

Максимальная глубина резания

Ширина резания

2.0

Радиус при вершине

0.2

Категория

отрезка и точение канавок

Обозначение

MGMN200

Стружколом

Сплав

EPM25

Тип покрытия

PVD

Тип

MGMN

Тип операции

точение канавок

Количество режущих кромок

Классификация материала по ISO

K, M, P, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь, Сталь, Титановые сплавы

Vc, м/мин

Vc=110-160 м/мин

F, мм/об

fn=0.03-0.07 мм/об

Соответствие сплаву Сандвик

1125

Размер гнезда под пластину

1.6

Державка

MGMN200

Размера гнезда под пластину

1,6

SNMG120404-MJ EPM252 Эквивалент Пластина твердосплавная SNMG120404-MJ EPM252 Эквивалент

Размер пластины

Эффективная длина режущей кромки

12.3

Толщина пластины, мм

4.76

Диаметр вписанной окружности

12.7

Радиус при вершине

0.4

Угол при вершине

Категория

Для точения

Обозначение

SNMG

Стружколом

Сплав

EPM252

Тип покрытия

PVD

Соответствие Сандвик

1125

Форма пластины

S-квадратная

Тип

негативная

Диаметр крепёжного отверстия

5.156

Тип операции

чистовая

Количество режущих кромок

Классификация материала по ISO

M, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь

Vc, м/мин

Vc=75-200 м/мин

F, мм/об

fn=0.05-0.3 мм/об

ap, мм

ap=0.1-1.5 мм

Соответствие сплаву Сандвик

1125

Grade

Мелкозернистый твердый сплав

VNMG160408-PF ECP10 Эквивалент Пластина твердосплавная VNMG160408-PF ECP10 Эквивалент

Размер пластины

Эффективная длина режущей кромки

15.806

Толщина пластины, мм

4.76

Диаметр вписанной окружности

9.525

Радиус при вершине

0.8

Угол при вершине

Категория

Для точения

Обозначение

VNMG

Стружколом

Сплав

ECP10

Тип покрытия

CVD

Соответствие Сандвик

4415

Форма пластины

V-ромбическая

Тип

негативная

Диаметр крепёжного отверстия

3.81

Тип операции

чистовая

Количество режущих кромок

Классификация материала по ISO

Материал обработки

Сталь

Vc, м/мин

Vc=120-280 м/мин

F, мм/об

fn=0.1-0.25 мм/об

ap, мм

ap=0.3-1.5 мм

Соответствие сплаву Сандвик

4415

Grade

Мелкозернистый твердый сплав

Державка

VNMG1604

MGMN300-CM EPM25 Эквивалент Пластина токарная канавочная Эквивалент MGMN300-CM EPM25

Эффективная длина режущей кромки

Толщина пластины, мм

4.8

Максимальная глубина резания

Ширина резания

3.0

Радиус при вершине

0.3

Категория

отрезка и точение канавок

Обозначение

MGMN300

Стружколом

Сплав

EPM25

Тип покрытия

PVD

Тип

MGMN

Тип операции

отрезка

Количество режущих кромок

Классификация материала по ISO

K, M, P, S

Материал обработки

Жаропрочные сплавы, Нержавеющая сталь, Сталь, Титановые сплавы

Vc, м/мин

Vc=110-140 м/мин

F, мм/об

fn=0.06-0.15 мм/об

Соответствие сплаву Сандвик

1125

Размер гнезда под пластину

2.35

Державка

MGMN300

Размера гнезда под пластину

2,35

1 2 3 ... 160

Твердосплавные пластины — это сменные режущие элементы для токарных державок, фрез, сверл и другого металлорежущего инструмента. Они используются для обработки стали, нержавеющей стали, чугуна, цветных металлов, жаропрочных и других сплавов. Благодаря высокой твердости и износостойкости такие пластины позволяют работать на высоких скоростях резания и обеспечивают стабильное качество обработки.

Сменные твердосплавные пластины применяются при точении, фрезеровании, сверлении, обработке канавок, отрезке и нарезании резьбы. Для разных задач используются пластины определенной формы, размера и геометрии. Черновая обработка требует высокой прочности режущей кромки, а при чистовом точении или фрезеровании важны точность, стабильность резания и качество получаемой поверхности.

Большое значение имеет правильно подобранный твердый сплав и покрытие пластины. Они влияют на стойкость инструмента, допустимую скорость резания и устойчивость к нагреву и износу. Геометрия стружколома помогает контролировать формирование и отвод стружки, снижает нагрузку на режущую кромку и делает процесс обработки более стабильным.

При выборе твердосплавной пластины необходимо учитывать вид операции, материал заготовки, форму и размер пластины, радиус при вершине, тип стружколома, марку сплава и покрытие. Также важно проверить совместимость пластины с используемой державкой, фрезой или другим инструментом.
