Пластина VNMG твердосплавная токарная сменная по металлу

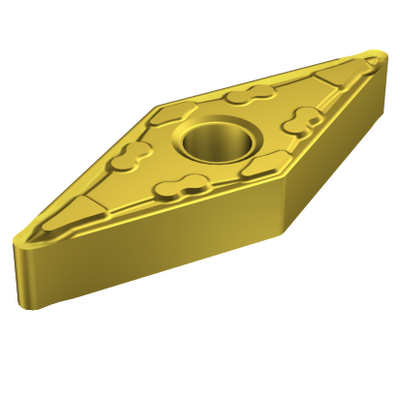

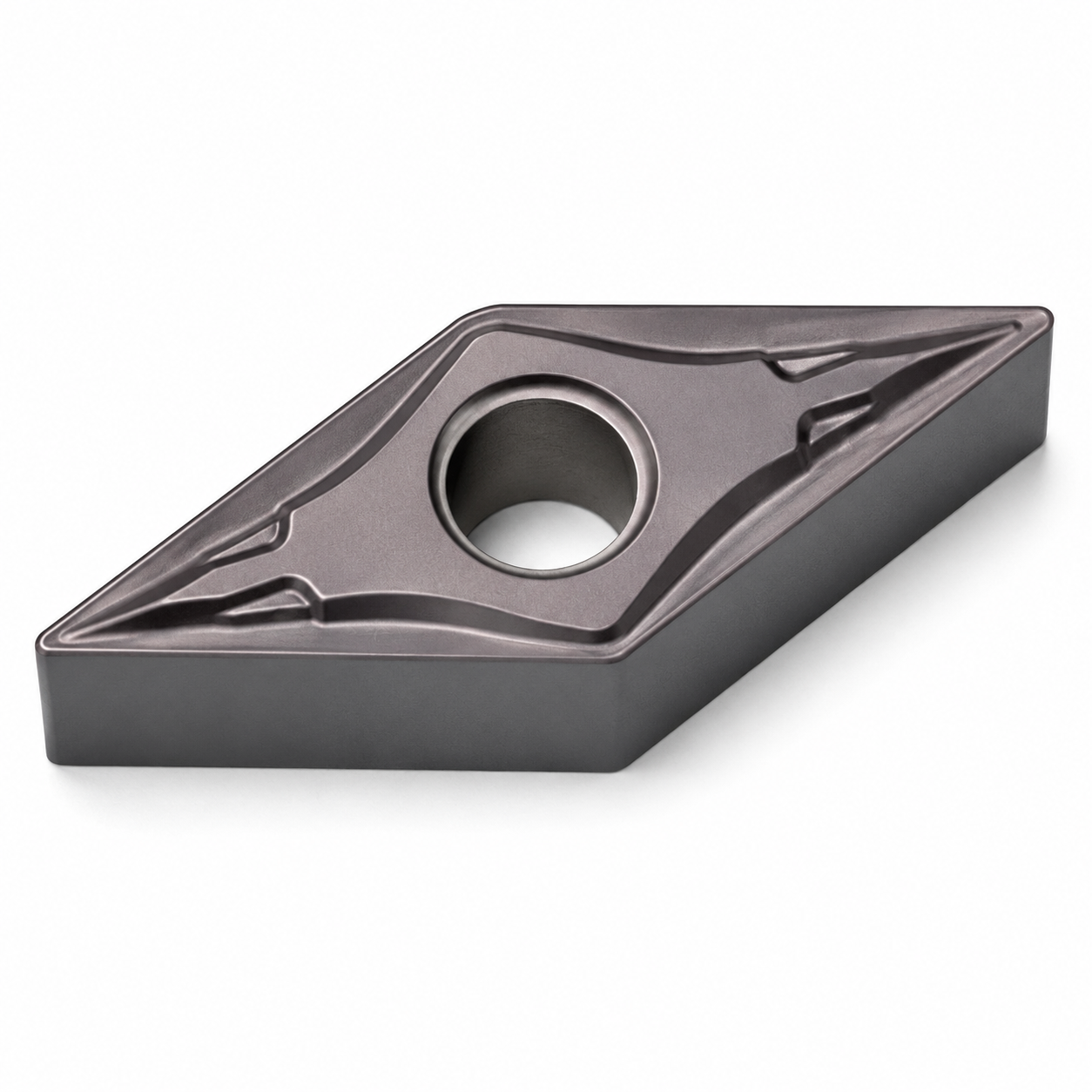

VNMG — твердосплавная сменная пластина ромбической формы 35° с нулевым задним углом (отрицательная геометрия). Конструкция с центральным отверстием и стружколомом обеспечивает жёсткое крепление и эффективный контроль стружки. Узкий угол 35° облегчает доступ в труднодоступные зоны и позволяет выполнять точную подрезку торцов, фасок и профилирование. Пластины VNMG применяются на токарных станках (включая ЧПУ) для получистовой и чистовой обработки стали, нержавеющей стали и чугуна, а также цветных сплавов.

Преимущества VNMG

• Двусторонняя конструкция — до 4 рабочих кромок (экономичность при серийной обработке).
• Уверенная работа при повышенных подачах и прерывистом резе благодаря прочной отрицательной геометрии.
• Точность в стеснённых зонах: удобна для подрезки уступов, фасок и внешнего/внутреннего профилирования.
• Широкий выбор стружколомов и покрытий под группы материалов P/M/K/N.
• Совместимость со стандартными державками под отрицательные 35° пластины.

Типоразмеры и маркировка

Популярные размеры: VNMG 160404, VNMG 160408, VNMG 110304 (ANSI аналоги: VNMG 332, VNMG 431 и др.). Радиус вершины подбирайте под задачу: R0.2 — суперфиниш; R0.4 — универсальный финиш; R0.8 — повышенная стойкость и производительность.

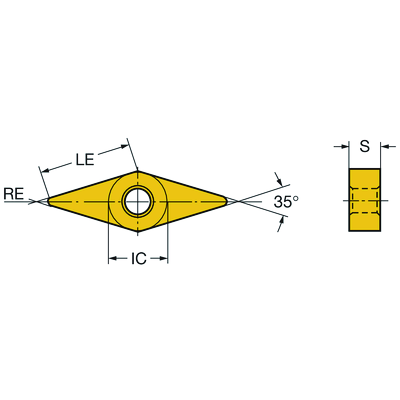

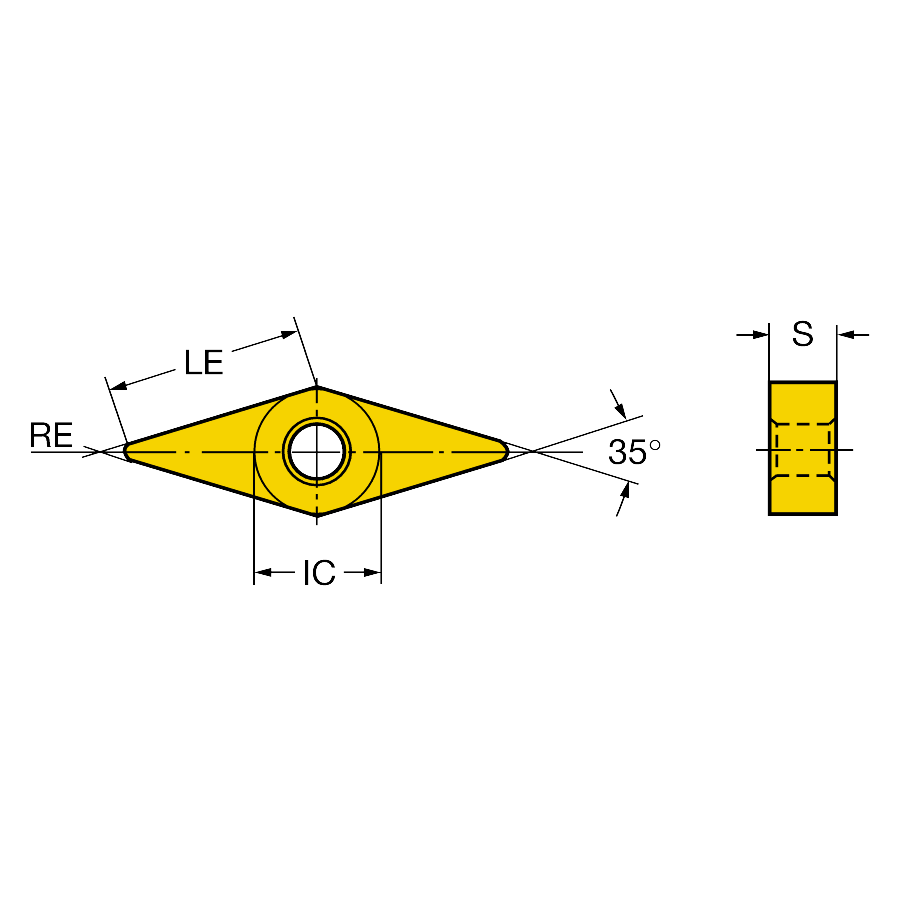

Расшифровка VNMG: V — форма 35° (ромб); N — задний угол 0° (отрицательная геометрия); M — класс точности (формованная кромка); G — конструкция с отверстием и стружколомом.

Как выбрать

• Материал. Для стали/чугуна — износостойкие CVD-покрытия и универсальные стружколомы (PM/MM/SM). Для нержавейки — вязкие марки и PVD-покрытия с более позитивной микрогеометрией. Для цветных сплавов — острорежущие геометрии, возможны исполнения без покрытия.
• Режимы. Получистовая/чистовая — малые подачи и R0.2–0.4; для производительности и стойкости — больший радиус и «агрессивный» стружколом.
• Жёсткость системы. Отрицательная геометрия требует достаточной мощности и жёсткости. Для тонкостенных деталей рассмотрите позитивные аналоги (VBMT/DCMT) для «мягкого» реза.

Области применения

Наружное и внутреннее точение, подрезка торца, снятие фасок, профильная обработка и обработка уступов; работа по стали, нержавейке и чугуну от получистовой до чистовой стадии, включая участки с прерывистым резом.

FAQ

Сколько кромок у VNMG?
До 4 рабочих кромок благодаря двусторонней отрицательной геометрии.

Чем VNMG отличается от VBMT?
VNMG — отрицательная двусторонняя 35° (прочнее, продуктивнее, но требует более жёсткой системы); VBMT — позитивная односторонняя 35° для максимально «мягкого» чистового реза и тонкостенных деталей.

Для каких материалов подходит VNMG?
Сталь, нержавеющая сталь, чугун и цветные сплавы — преимущественно получистовая и чистовая обработка.
