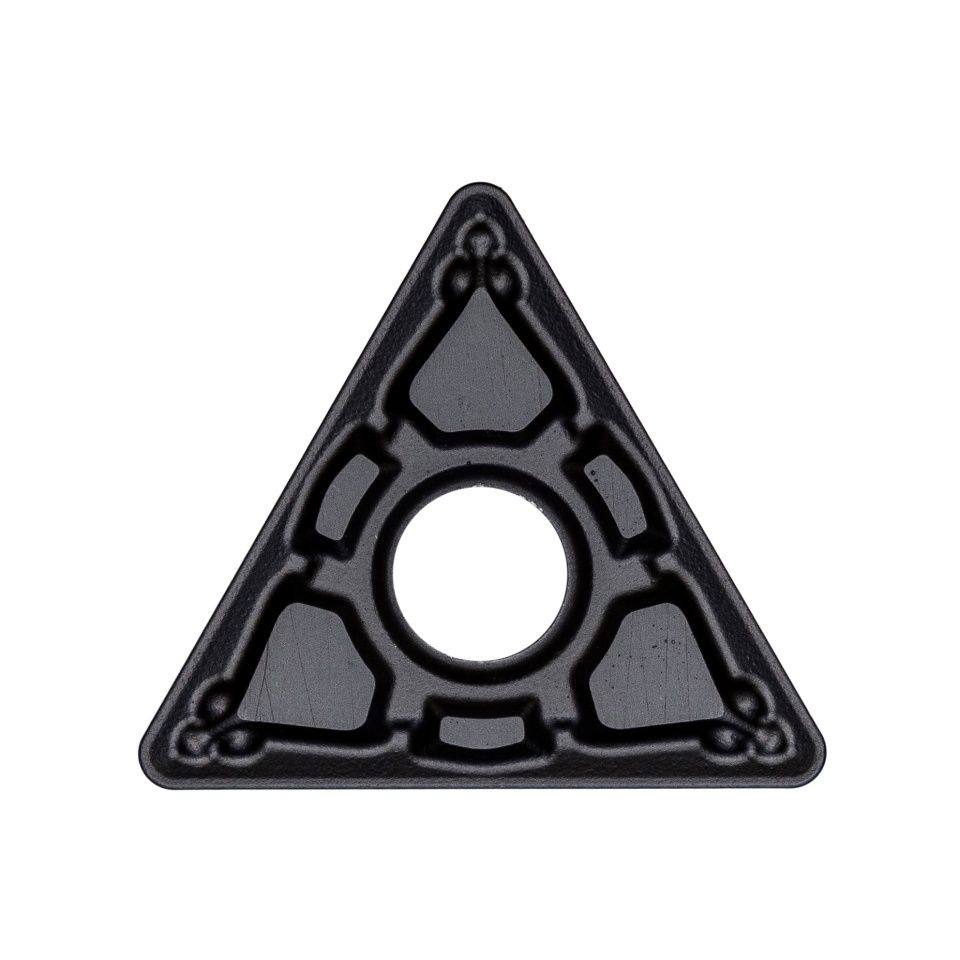

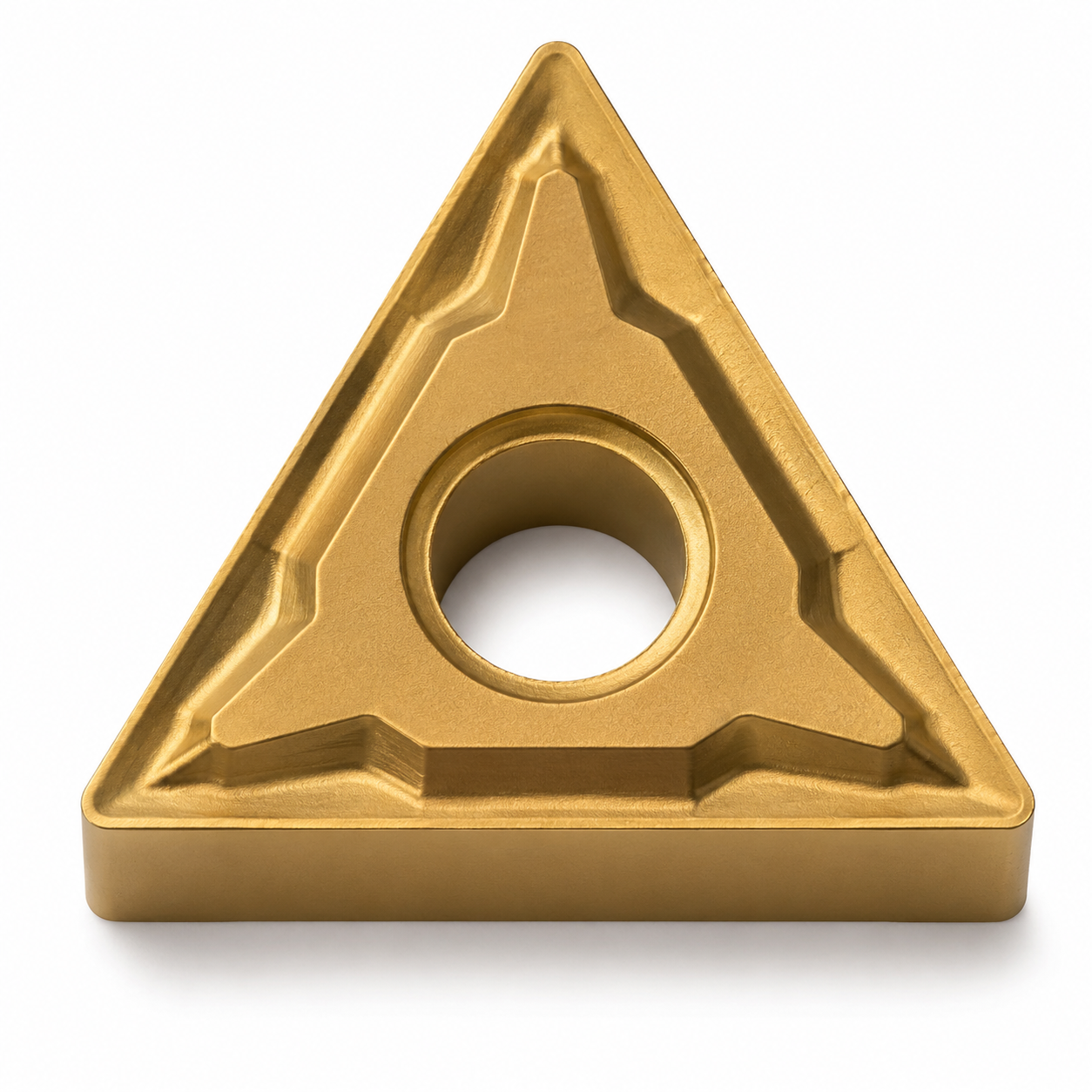

TNMG — твердосплавная сменная пластина треугольной формы 60° с нулевым задним углом (отрицательная геометрия). Конструкция с центральным отверстием и стружколомом обеспечивает жёсткое крепление и надёжный контроль стружки. Пластины TNMG применяются на токарных станках (включая ЧПУ) для черновой и получистовой обработки стали, нержавеющих сталей и чугуна. Отрицательная геометрия делает кромку более прочной, позволяя работать на повышенных подачах, глубинах резания и при прерывистом резе.
Преимущества TNMG
- Двусторонняя конструкция — до 6 рабочих кромок (экономия на единицу обработки).
- Прочная кромка и устойчивость к вибрациям — подходит для тяжёлых режимов резания.
- Высокая производительность по материалам групп P/M/K.
- Широкий выбор стружколомов и покрытий: CVD (TiCN/Al2O3/TiN) — для стали и чугуна; PVD — для нержавейки, тонкостенных деталей и прерывистого реза.
- Совместимость со стандартными державками под отрицательные треугольные пластины 60°.
Типоразмеры и маркировка
Популярные размеры: TNMG 160404, TNMG 160408, TNMG 160412 (ANSI аналоги: TNMG332, TNMG431 и др.). Радиус выбирают под задачу: R0.2 — суперфиниш, R0.4 — универсально для получистовой, R0.8/1.2 — повышенная стойкость и производительность.

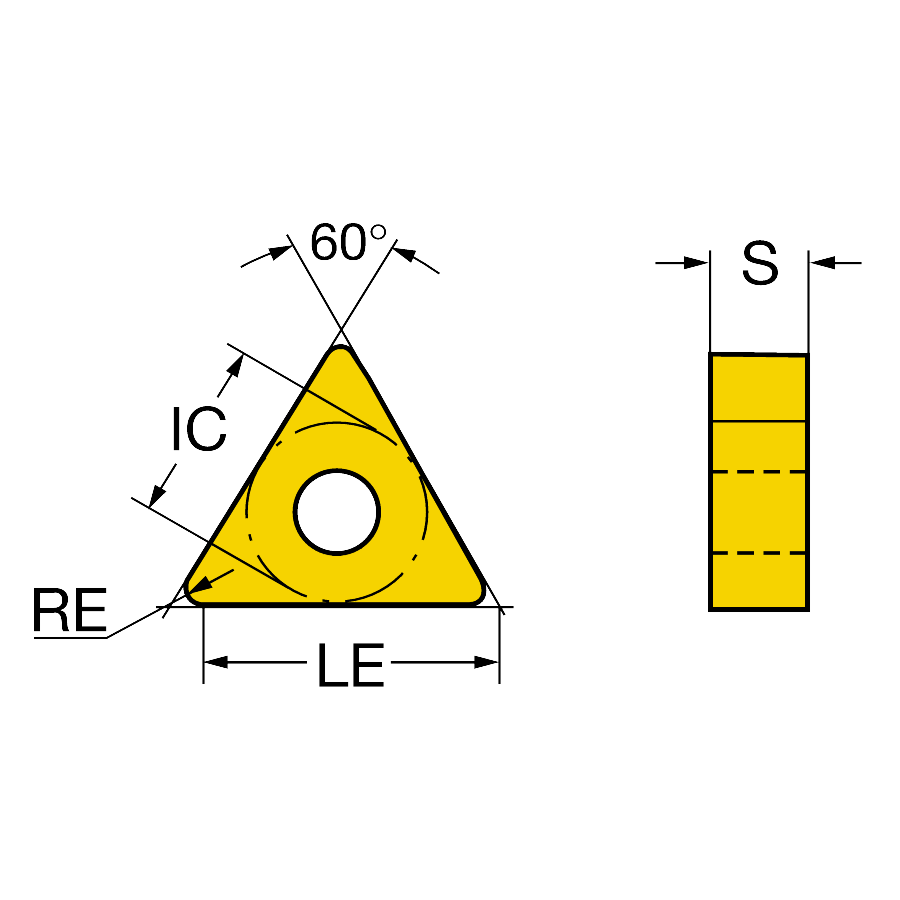

Расшифровка TNMG: T — треугольник 60°; N — задний угол 0° (отрицательная геометрия); M — класс точности (формованная кромка); G — конструкция с отверстием и стружколомом.
Как выбрать
- Материал. Сталь/чугун — износостойкие CVD-покрытия и «жёсткие» стружколомы (PM, MM, SM). Нержавейка — вязкие марки твердого сплава и PVD-покрытия с более позитивной микрогеометрией.
- Режимы. Для черновых проходов — больший радиус и агрессивный стружколом; для получистовых — малые подачи и R0.2–0.4.
- Жёсткость системы. При недостаточной жёсткости и на тонкостенных деталях рассмотрите позитивные пластины (DCMT/CCMT) для снижения усилий резания.
Области применения
Наружное и внутреннее точение, подрезка торца, снятие фасок и обработка уступов; работа по стали, нержавейке и чугуну в диапазоне от черновой до получистовой обработки, включая прерывистый рез и литьё с коркой.
FAQ
Сколько кромок у TNMG?
До 6 рабочих кромок благодаря двусторонней отрицательной геометрии.
Чем TNMG отличается от CNMG/DNMG?
TNMG — треугольник 60° (удобен для подрезки и универсальных операций); CNMG — ромб 80° (максимальная прочность на тяжёлых черновых режимах); DNMG — ромб 55° (лучше для профилирования и работы возле уступов).
Для каких материалов подходит TNMG?
Сталь, нержавеющая сталь и чугун (группы P/M/K) — от черновых до получистовых проходов.
