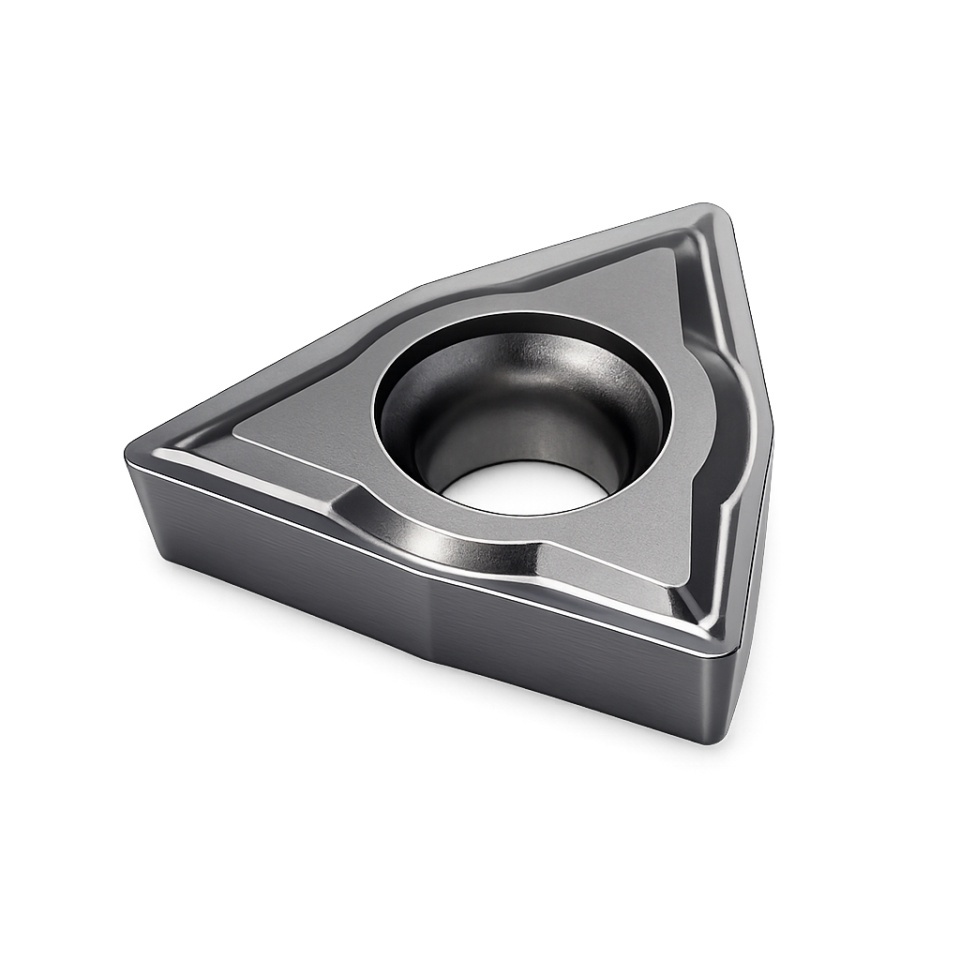

TCMX — твердосплавная сменная пластина треугольной формы 60° с положительной геометрией (задний угол 7°) и специализированным исполнением стружколома/крепления. Применяется на токарных станках (включая ЧПУ) для получистовой и чистовой обработки конструкционных и нержавеющих сталей, чугуна, алюминиевых и медных сплавов. Позитивная кромка снижает усилия резания и вибрации, обеспечивает стабильный стружкоотвод и высокое качество поверхности, что особенно важно при тонкостенных деталях и на маломощных станках.
Преимущества TCMX
- Мягкий, «лёгкий» рез и отличная чистота поверхности.
- Эффективный контроль стружки за счёт специализированных геометрий.
- Износостойкий твердосплав; варианты покрытий PVD/CVD и без покрытия (для цветных сплавов).
- Универсальность: наружное/внутреннее точение, подрезка торца, фаски и лёгкое профилирование.
- Экономичность: до 3 рабочих кромок (односторонняя позитивная треугольная пластина).
Типоразмеры и маркировка
Популярные размеры: TCMX 090204, TCMX 110202, TCMX 110204, TCMX 160304. Радиус выбирают по задаче: R0.2 — суперфиниш; R0.4 — универсальный финиш; R0.8 — повышенная стойкость и производительность.
Расшифровка TCMX: T — треугольник 60°; C — задний угол 7° (позитивная геометрия); M — класс точности (формованная кромка); X — специальное исполнение/геометрия по стандарту производителя.
Как выбрать
- Материал. Сталь/чугун — износостойкие марки с CVD-покрытием и универсальные стружколомы (PM/SM). Нержавейка — вязкие марки и PVD-покрытия с острой микрогеометрией. Алюминий/медь — полированные, «острые» кромки без покрытия или с низким коэффициентом трения.
- Режимы. Для финиша — малые подачи и радиус R0.2–0.4; для производительности — больший радиус и более «агрессивный» стружколом.
- Жёсткость системы. При недостаточной жёсткости и на тонкостенных деталях используйте максимально позитивные, острорежущие геометрии.
Области применения
Получистовое и чистовое точение валов, втулок, корпусов и посадочных поверхностей; подрезка торца и снятие фасок; обработка деталей с повышенными требованиями к шероховатости и точности.
FAQ
Чем TCMX отличается от TCMT/TCGX?
TCMX — специальная (X) геометрия/исполнение, часто ориентированная на финиш и лёгкий рез; TCMT — универсальная формованная геометрия; TCGX — шлифованная «острая» кромка для максимально чистовой обработки, особенно по цветным сплавам.
Сколько кромок у TCMX?
До 3 рабочих кромок (односторонняя позитивная треугольная пластина).
Для каких материалов подходит TCMX?
Для стали, нержавейки, чугуна и цветных сплавов — преимущественно для получистовой и чистовой обработки.
