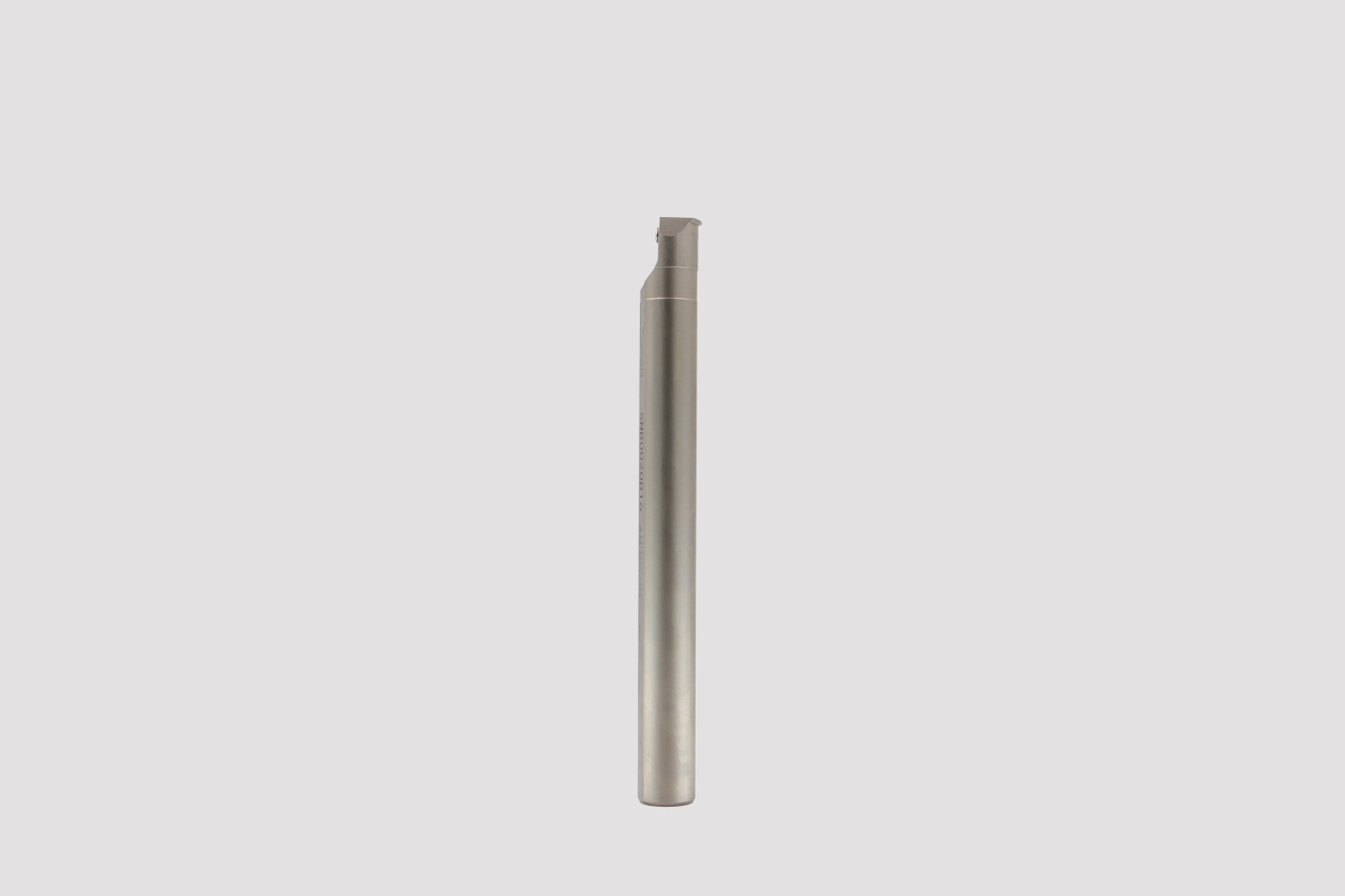

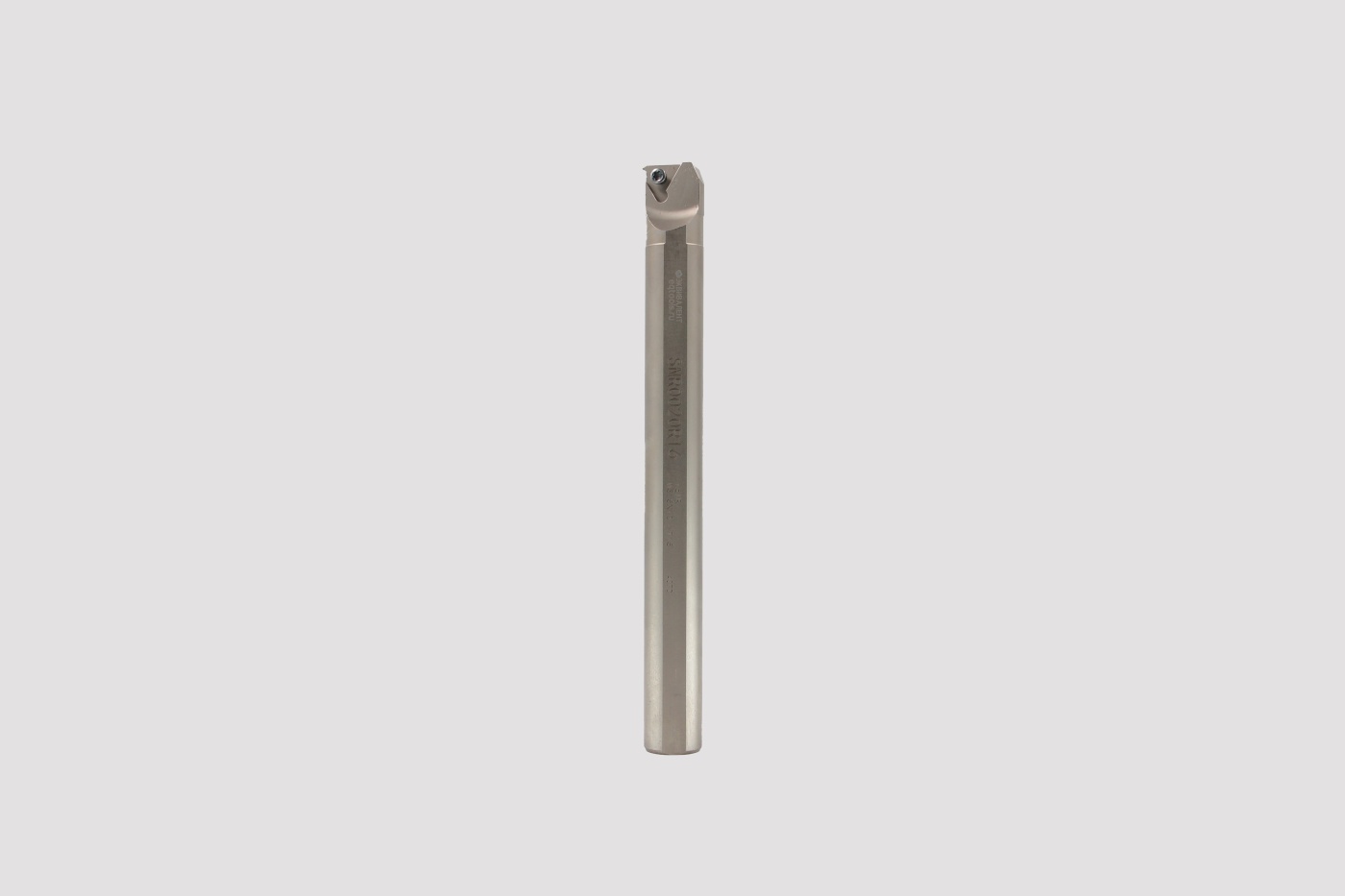

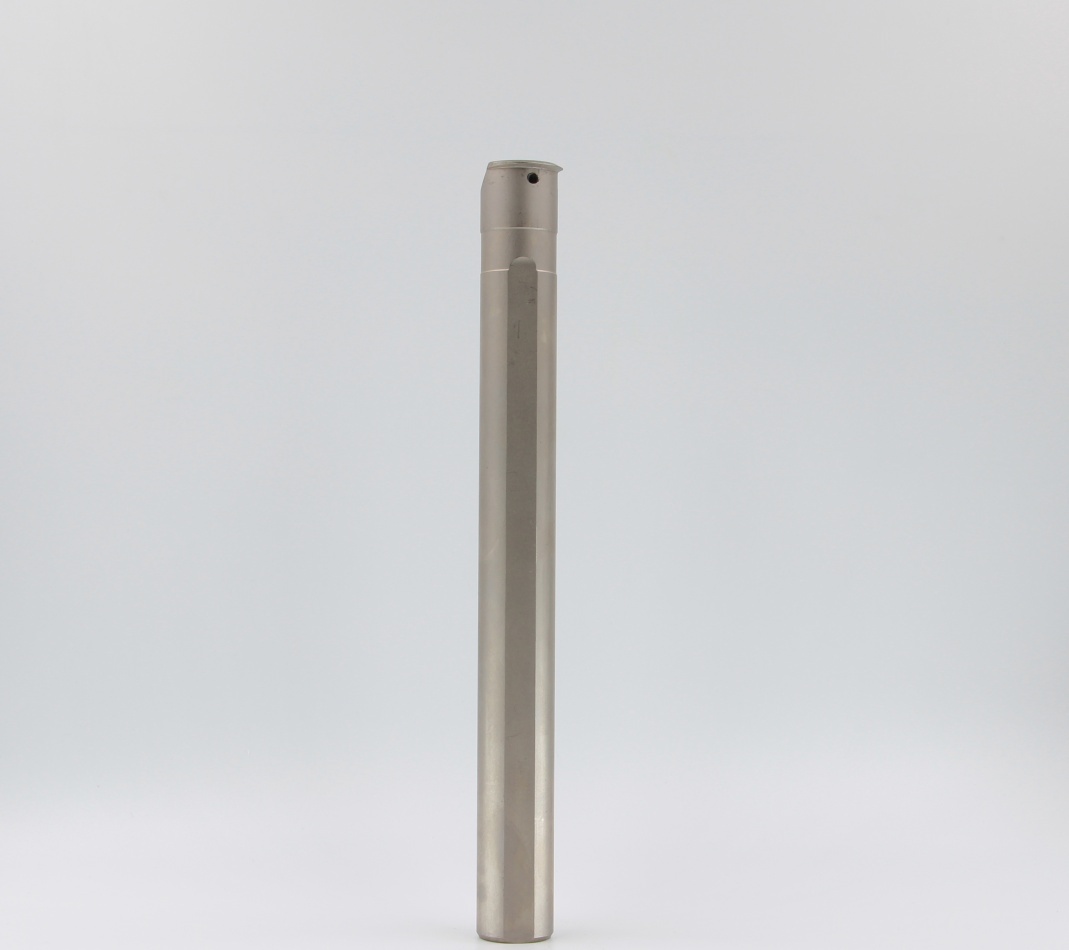

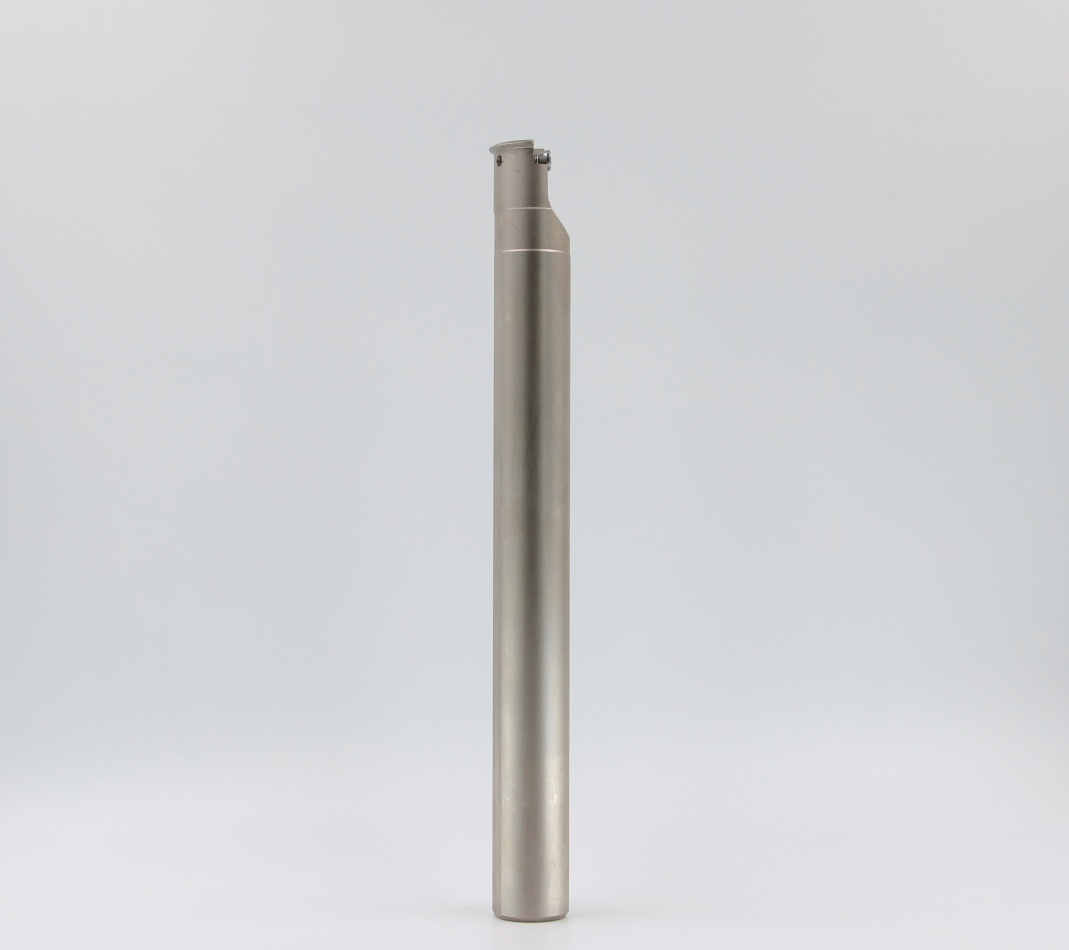

Расточная оправка для точения резьбы Эквивалент SNR0020R16

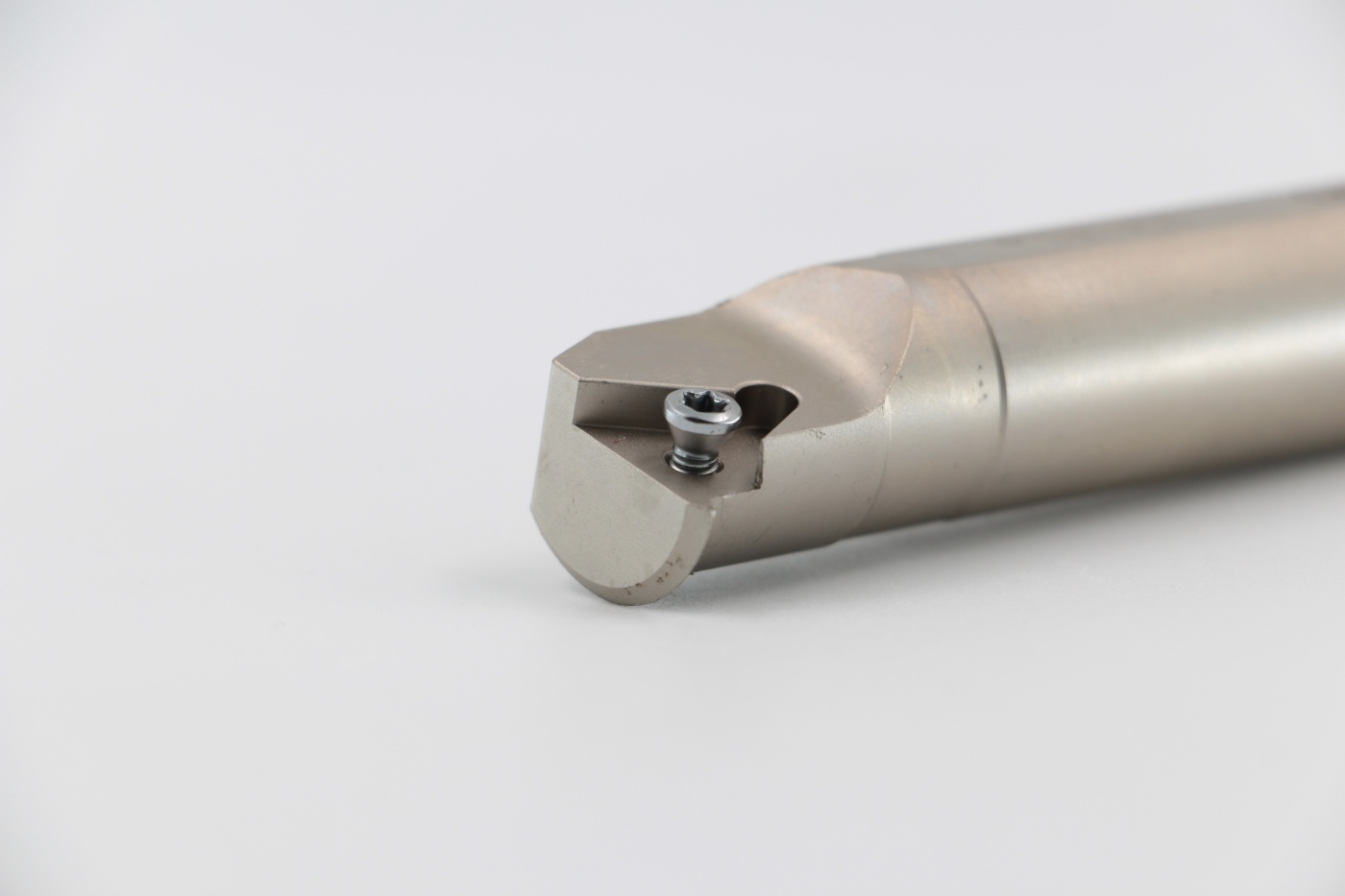

Расточная оправка для внутреннего точения резьбы SNR0020R16 — правое исполнение под операцию INT, рассчитано на работу в отверстиях от Ø24 мм: цилиндрический хвостовик Ø20 с лыской (ADINTMS) жёстко фиксируется в державочном блоке без проворота, опорная ширина 20 мм (B) уверенно держится в призматических зажимах, а стальной корпус стабильно переносит переменные резьбовые нагрузки. Посадочное под пластины 16NR с винтовым прижимом S формирует низкопрофильный и жёсткий узел без смещения по опорным граням, что обеспечивает чистый профиль витка и повторяемый шаг при серийной обработке втулок и корпусов; рабочая головка шириной 13,5 мм свободно проходит по каналу и не поджимает стенку при подводе к внутренним уступам.

Функциональная длина оправки 200 мм даёт технологичный запас для подводов и контроля, при этом стартовый рабочий вылет целесообразно задавать от 28 мм (OHN 28) и по мере его увеличения пропорционально снижать подачу и частоту вращения, чтобы исключить прогиб оправки и вибрации. Практически это решение «Ø20 к станку — 16NR к инструменту» обеспечивает повторяемую базировку, стабильную геометрию резьбы и предсказуемую стойкость режущей кромки на получистовых и чистовых режимах внутреннего резьбообразования.
