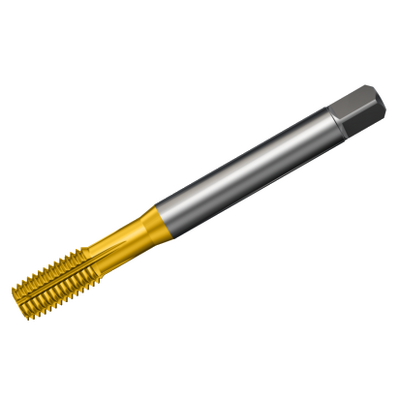

E302M5/ Метчик-раскатник CoroTap™ 400

Материал(ы) заготовки (TMC1ISO): PMNS
Размер резьбы (TDZ): M5
Форма/профиль резьбы (THFT): M (метрическая 60°)
Длина заходной фаски метчика (TCL): 1.4721 мм
Шаг резьбы (TP): 0.8 мм
Номинальный диаметр резьбы (TD): 5 мм
Диаметр предварительного отверстия (PHD): 4.6 мм
Тип предварительного отверстия (PHT): глухое
Тип отверстия (HTY): сквозное/глухое
Класс допуска резьбы (TCTR): 6HX
Стандарт хвостовика (BSG): DIN 2174
Полезная длина (LU): 25 мм
Соединение — со стороны станка (ADINTMS): хвостовик метчика DIN, метрический: 6.00 × 4.90
Стружколом (CBMD): XM
Марка (GRADE): S9G2
Субстрат (SUBSTRATE): HSS-E
Покрытие (COATING): PVD TiN
Диаметр соединения со стороны станка (DCONMS): 6 мм
Допуск диаметра соединения (TCDCON): h9
Подвод СОЖ (CNSC): без подвода
Вывод СОЖ (CXSC): без вывода
Функциональная длина (LF): 70 мм
Диаметр шейки (DN): 3.8 мм
Количество канавок (NOF): 5
Длина нарезания (THL): 13 мм
Обратный конус по резьбе (THBTP): да
Тип заходной фаски (THCHT): C = 2–3×TP
Масса изделия (WT): 0.015 кг
Общая длина (OAL): 72.3 мм
Дата выпуска (ValFrom20): 12.12.2011
ID пакета выпуска (RELEASEPACK): 11.2
