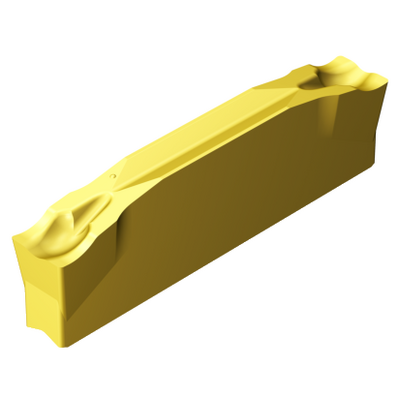

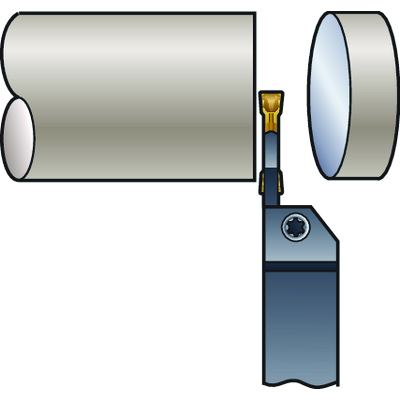

N123H2-0400-0002-CM 2135/ Режущая пластина для отрезки

Материал(ы) заготовки (TMC1ISO): PMKS
Стружколом (CBMD): CM
Тип операции (CTPT): предварительная обработка с требованиями к поверхности
Код крепления пластины, метрический (IFS): вогнутая призматическая секция с направляющей
Размер и форма пластины (CUTINT\_SIZESHAPE): CoroCut 1-2, размер H2
Количество режущих кромок (CEDC): 2
Посадочное место пластины (SSC\_M): H

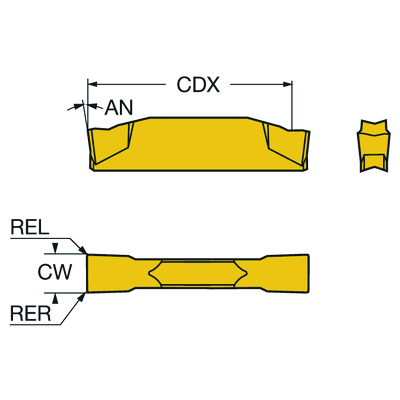

Ширина реза (CW): 4 мм
Нижний допуск ширины реза (CWTOLL): 0 мм
Верхний допуск ширины реза (CWTOLU): 0.1 мм
Радиус при вершине слева (REL): 0.2 мм
Радиус при вершине справа (RER): 0.2 мм
Нижний допуск радиуса при вершине (RETOLL): −0.1 мм
Верхний допуск радиуса при вершине (RETOLU): 0.1 мм
Максимальная глубина резания (CDX): 24.1 мм
Угол корпуса со стороны станка (BAMS): 0°
Направление (HAND): нейтральная
Марка (GRADE): 2135
Покрытие (COATING): CVD TiCrN+Al2O3+TiN
Толщина пластины (S): 4.35 мм
Главный задний угол (AN): 7°
Калиберная длина пластины (LIG): 24.62 мм
Масса изделия (WT): 0.0046 кг
Код размера посадочного места (дюйм.) (SSC\_N): H
Дата выпуска (ValFrom20): 29.03.1999
ID пакета выпуска (RELEASEPACK): 99.1
