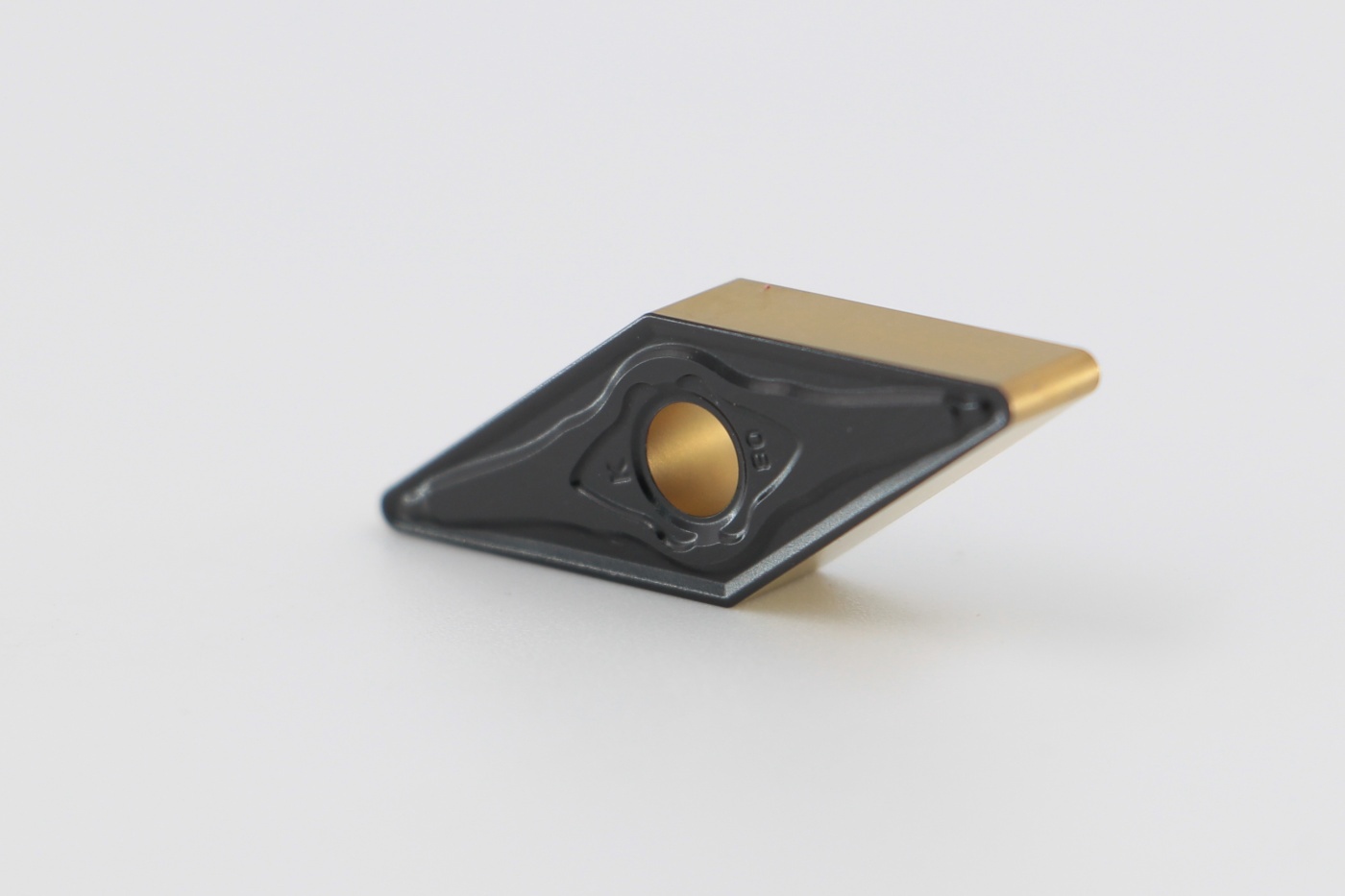

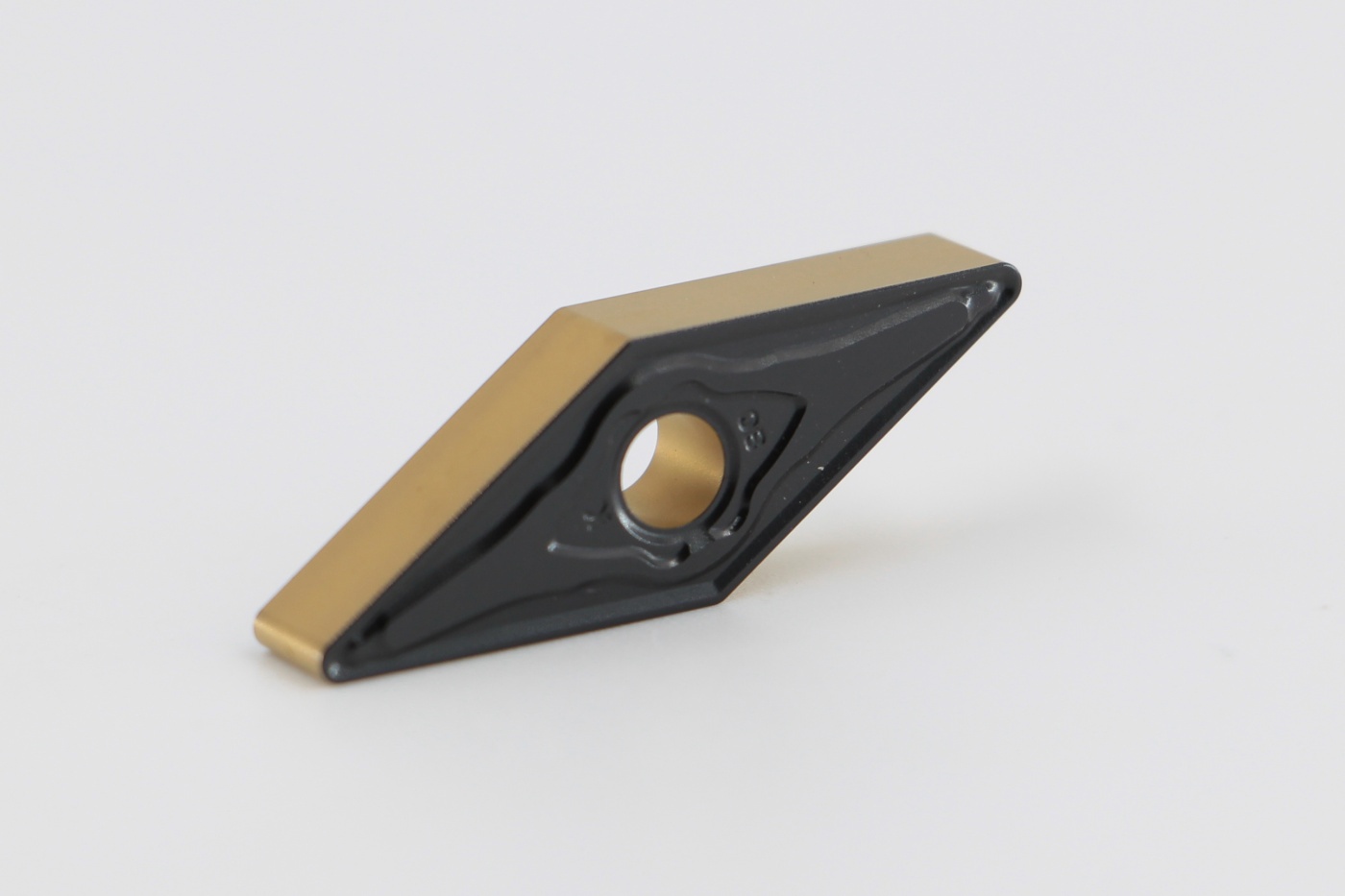

Пластина твердосплавная VNMG160408-PM ECP101 Эквивалент

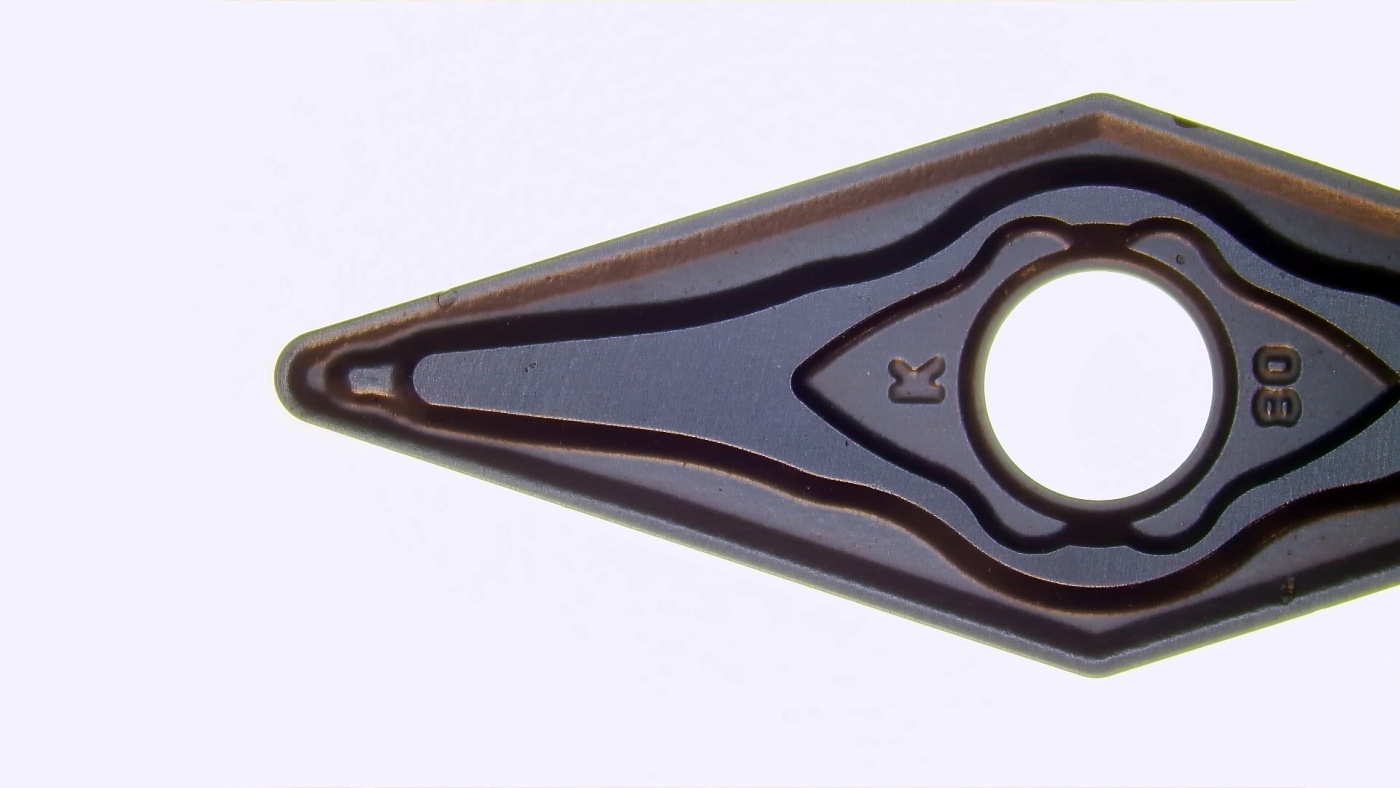

VNMG160408 — сменная твердосплавная пластина для точения с V-ромбической формой 35° и отрицательной геометрией (negative, задний угол 0°). Формат VNMG удобен для профильной обработки, подрезки и работы по контурам, где нужна жесткость и стабильность резания. Радиус при вершине 0,4 мм ориентирован на более точную получистовую обработку и уверенное формирование поверхности.

Стружколом PM — универсальная геометрия для получистового точения: надежно работает в широком диапазоне режимов, обеспечивает стабильное стружкообразование при продольном и поперечном точении сталей (ISO P). Пластина имеет 4 режущие кромки, что повышает экономичность при серийной работе.

Сплав ECP101 — высокопрочный твердый сплав с CVD-покрытием, рассчитанный на сочетание ударной прочности и износостойкости. Подходит для обработки углеродистых и легированных сталей, в том числе при повышенных нагрузках и переменных условиях, когда важна стойкость к выкрашиванию кромки.

Рекомендуемые режимы резания для стали: скорость Vc 120–280 м/мин, подача fn 0,1–0,5 мм/об, глубина резания ap 0,5–3,0 мм. Диапазон позволяет настраивать пластину как под стабильное получистовое точение, так и под более производительную обработку при достаточной жесткости станка и оснастки.

Основные параметры пластины: размер 16, вписанная окружность 9,525 мм, толщина 4,76 мм, эффективная длина режущей кромки 15,806 мм, отверстие под винт 3,81 мм — стандартная посадка VNMG для надежной фиксации и повторяемой геометрии резания.
